Электрообогреваемая предизолированная импульсная трубка с саморегулирующимся нагревательным кабелем предельной мощности Контур-ПРВ Контур-ИТПРВ

Назначение

Электрообогреваемая предизолированная импульсная трубка Контур-ИТПРВ с нагревательным кабелем предельной мощности Контур-ПРВ внутри разработана для защиты от замерзания и поддержания температуры в трубке до 177 °С при наличии высокотемпературных воздействий. Кабель Контур-ПРВ выдерживает температуру воздействия до 260 °С, если электронагреватель выключен.

Нагревательный кабель предельной мощности Контур-ПРВ:

  • Изменяет удельную выходную мощность в соответствии с условиями окружающей среды по всей длине цепи.
  • Снижает риск перегрева трубки или продукта по сравнению с кабелем постоянной мощности.
  • Позволяет минимизировать расходы на монтаж благодаря возможности подрезать его «по месту» и обеспечивает быстроту и легкость подключения, а также минимум отходов.
  • Сертифицирован для использования во взрывоопасных и обычных зонах.

Технические характеристики

  • Удельная выходная мощность: 15–66 Вт/м
  • Номинальное напряжение питания: 230 В (~)
  • Максимальная температура непрерывного воздействия (электронагреватель выключен): 260 °C
  • Минимальная температура монтажа: -60 °C
  • Температурный класс1: T2–T6 (на основании стабилизированного дизайна или с применением термостатов-ограничителей)

Примечание1: Температурный класс в соответствии с ГОСТ 31610.0-2019.

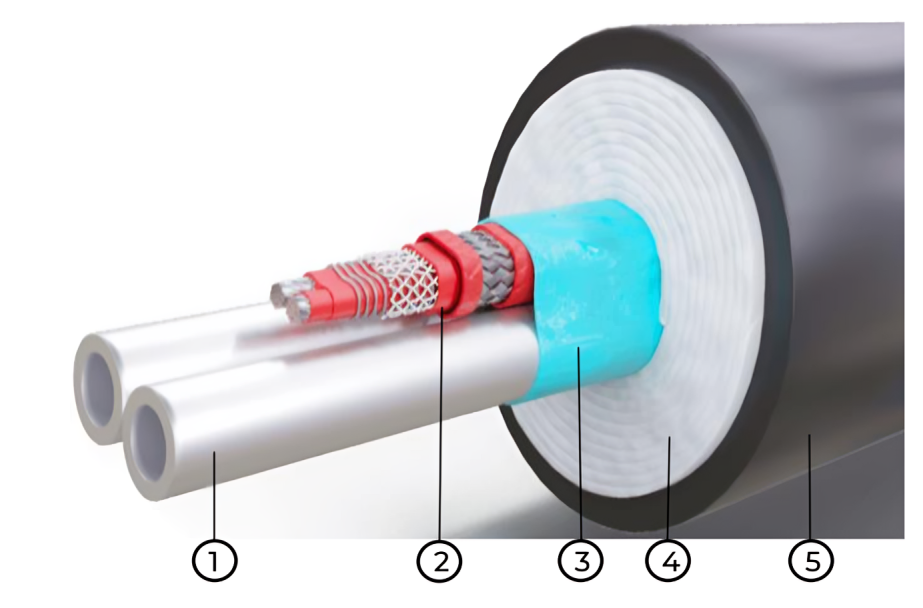

Конструкция

  1. Технологическая трубка (или трубки).
  2. Нагревательный кабель предельной мощности Контур-ПРВ.
  3. Теплоотражающая лента.
  4. Негигроскопичная стекловолоконная теплоизоляция.
  5. Полимерная внешняя оболочка.

Особенности

  • Ограничение мощности.
  • Возможность подрезания «по месту».
  • Низкий пусковой ток.
  • Наличие сертификата для использования во взрывоопасных и обычных зонах.

Основные аксессуары

Компания «Термо Нова» предлагает все необходимые аксессуары, разработанные специально для быстрого и надежного монтажа предизолированной импульсной трубки Контур-ИТПРВ. Для соответствия требованиям сертификации необходимо использовать специальные соединительные комплекты компании «Термо Нова», информация о которых представлена в техническом описании «Аксессуары для нагревательных кабелей параллельного сопротивления» (форма DS22/11) и «Аксессуары для электрообогреваемых предизолированных импульсных трубок».

Сертификаты

Сертификат соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)

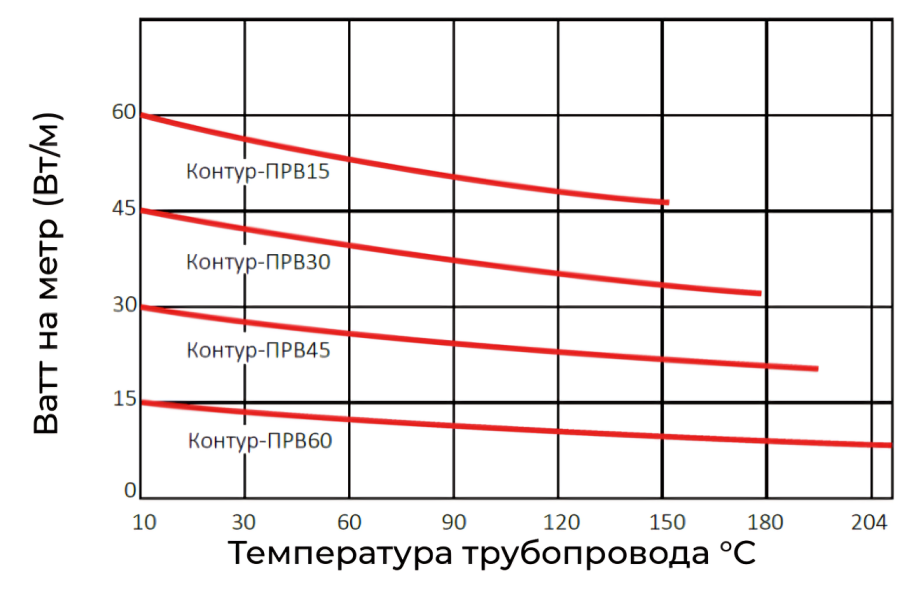

Кривые выходной мощности

Приведенные значения удельной выходной мощности показаны применительно к кабелю Контур-ПРВ, смонтированному на термоизолированной металлической трубе при указанных ниже напряжениях.

Тип кабеля Рабочее напряжение, В Длина зоны, см Удельная выходная мощность, Вт/м
Контур-ПРВ15 230 76 15
Контур-ПРВ30 230 61 30
Контур-ПРВ45 230 61 45
Контур-ПРВ60 230 61 60

Номинал и характеристика автоматического выключателя1

Ниже приведены значения максимальной длины цепи в зависимости от номиналов автоматических выключателей. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи обогрева отдельно.

Рабочее напряжение 230 В (~) Макс. длина цепи3 для автоматического выключателя, м
Тип кабеля Температура включения2, °C 16 А, м 25 А, м 32 А, м 40 А, м 50 А, м
Контур-ПРВ15 10 167 271
Контур-ПРВ15 0 167 271
Контур-ПРВ15 -20 167 271
Контур-ПРВ15 -40 167 271
Контур-ПРВ30 10 85 136 180 191
Контур-ПРВ30 0 85 136 180 191
Контур-ПРВ30 -20 85 136 180 191
Контур-ПРВ30 -40 85 136 180 191
Контур-ПРВ45 10 57 92 120 155 156
Контур-ПРВ45 0 57 92 120 155 156
Контур-ПРВ45 -20 57 92 120 155 156
Контур-ПРВ45 -40 57 92 120 155 156
Контур-ПРВ60 10 44 70 91 117 130
Контур-ПРВ60 0 44 70 90 116 130
Контур-ПРВ60 -20 42 67 86 110 130
Контур-ПРВ60 -40 40 64 82 105 130

Примечание:

  1. Приведенные максимальные длины цепи рассчитаны для времятоковых характеристик в соответствии с МЭК 60898 при указанной температуре включения и рабочей температуре 10 °С. За сведениями о максимальной длине цепи при других времятоковых характеристиках обращайтесь в компанию «Термо Нова».
  2. Система электрообогрева рассчитана в общем случае на поддержание заданной температуры среды, протекающей по трубе, кабель можно запитывать при более низких температурах. За сведениями о параметрах при более низкой температуре включения, чем указанная выше, обращайтесь в компанию «Термо Нова».
  3. Максимальная длина цепи предполагает одну непрерывную длину кабеля, а также сумму отрезков кабеля, подключенную на одну фазу.

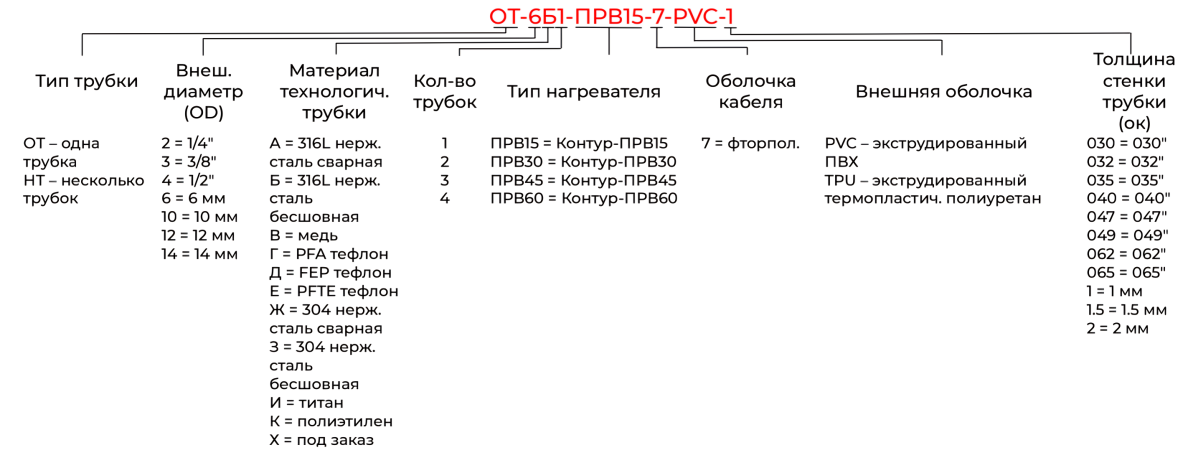

Обозначения в маркировке
