Автоматизированные системы управления

Автоматизированные системы управления (АСУ) представляют собой специализированные комплексы программно-аппаратных средств, предназначенные для управления различными процессами и системами без непосредственного участия человека. Эти системы широко применяются в промышленности, энергетике, транспорте и других отраслях для повышения эффективности, надежности и безопасности управления.

Ключевые компоненты и функции АСУ:

• Взрывозащищенные клеммные коробки (ВКК):

Изготавливаются из коррозионно-стойкого модифицированного алюминиевого сплава, что обеспечивает их долговечность и устойчивость к агрессивным внешним условиям.

Используются для надежного распределения питания элементов системы и подключения датчиков.

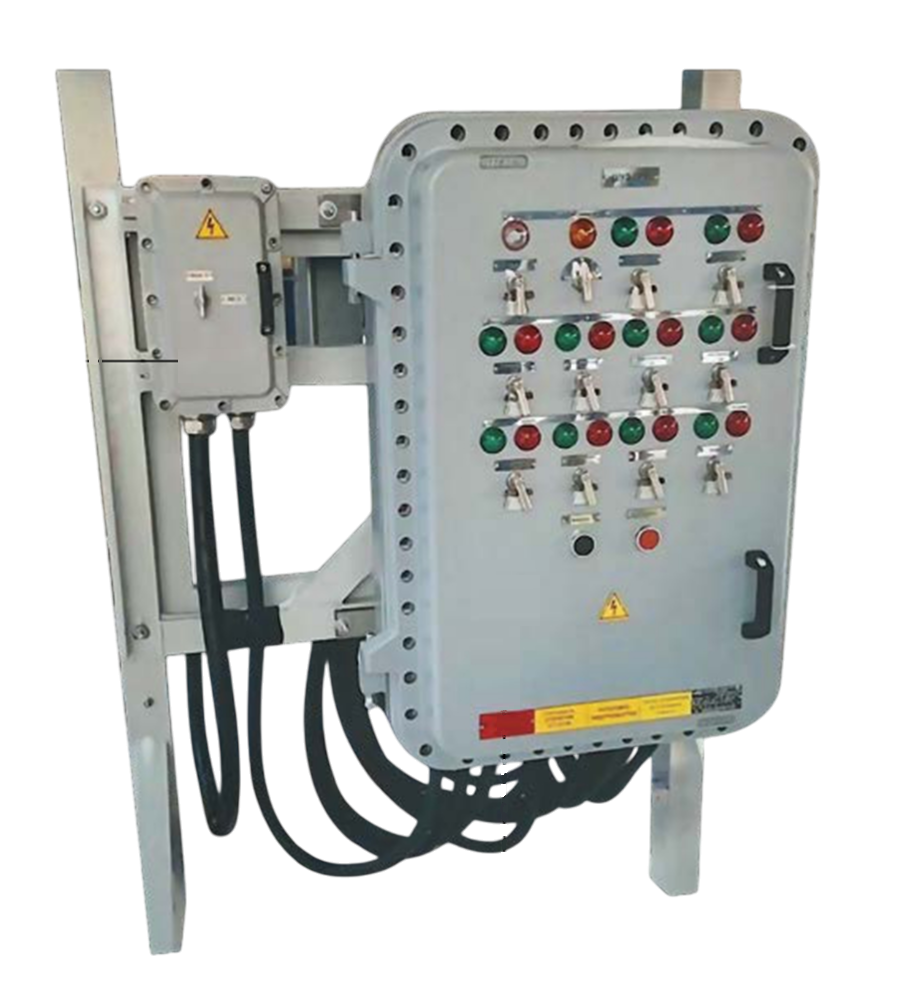

• Взрывозащищенные шкафы:

Корпуса шкафов выполнены из коррозионно-стойкого модифицированного алюминиевого сплава, что гарантирует высокую степень защиты от внешних воздействий и надежную эксплуатацию в сложных условиях.

Применяются для питания элементов системы, защиты оборудования и обеспечения возможности местного управления.

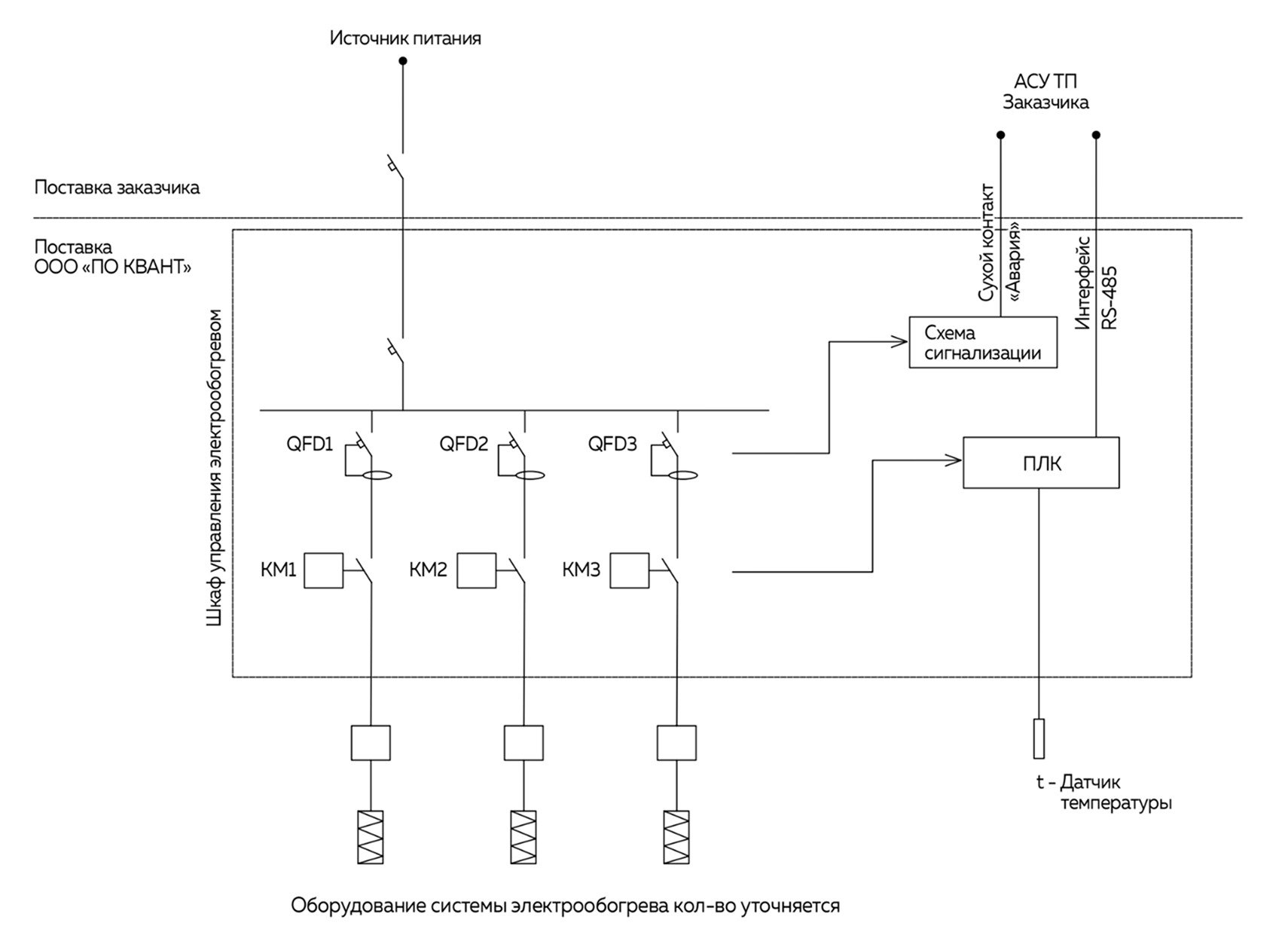

Структурная схема питания и управления системой электрообогрева

Алгоритм работы системы электрообогрева:

• Электроснабжение:

Система электрообогрева питается от шкафов питания и управления.

Питание оборудования осуществляется от отходящих фидеров номиналом не более 32А, каждый из которых оборудован УЗО 30 мА для повышения безопасности.

• Управление электрообогревом:

Управление осуществляется по данным от датчика температуры окружающей среды и датчика температуры поверхности.

Микропроцессорный контроллер анализирует эти данные для оптимизации процесса обогрева.

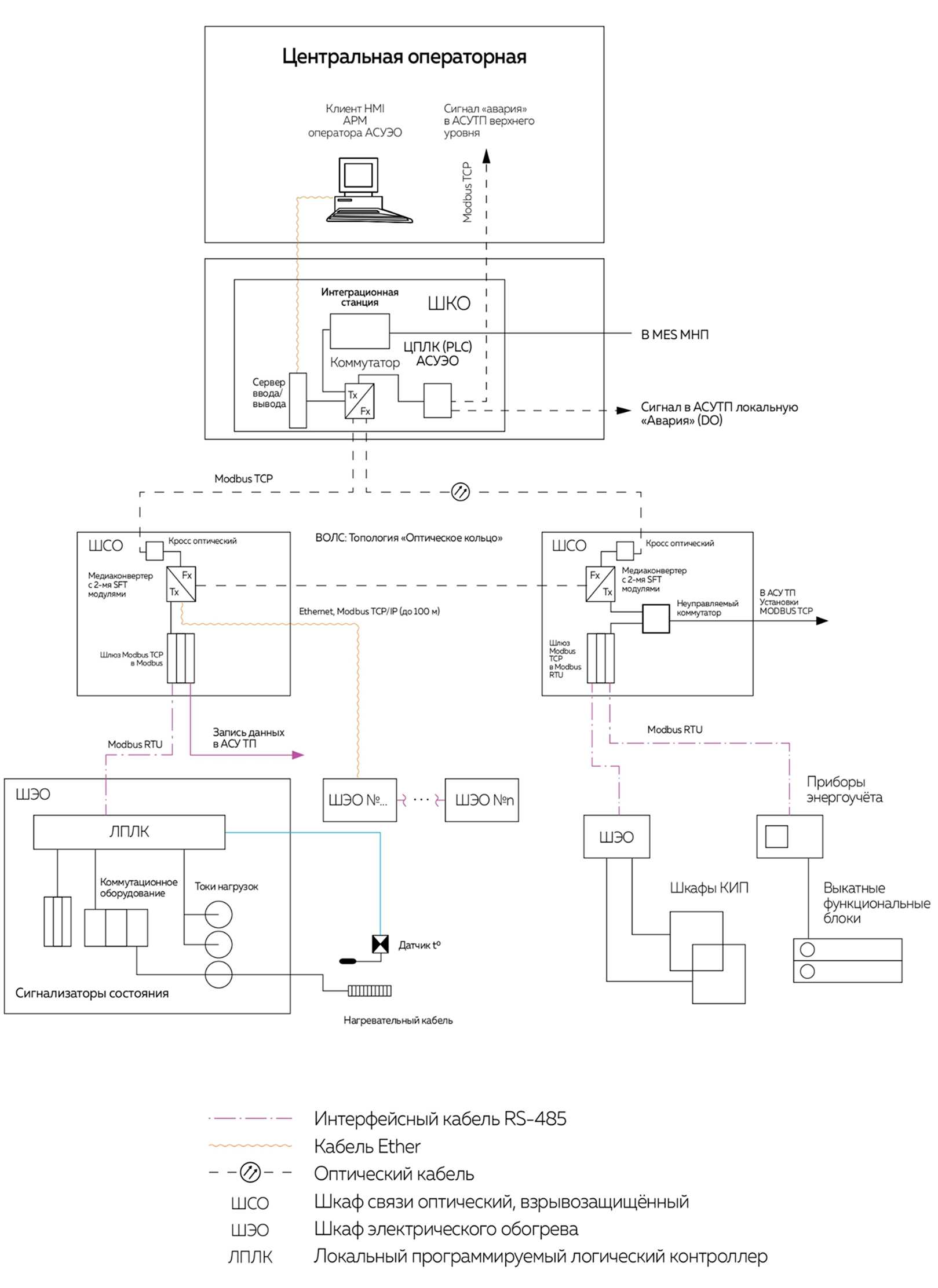

• Сигнализация и интеграция с АСУ ТП:

Предусмотрена сигнализация рабочего и аварийного состояния системы электрообогрева.

Сигналы выводятся в автоматизированную систему управления технологическим процессом (АСУ ТП) заказчика для централизованного мониторинга и управления.

Такие системы обеспечивают эффективное и безопасное управление процессами электрообогрева в различных отраслях промышленности, особенно в условиях, где требуется высокая степень защиты от внешних воздействий.
