Электрообогреваемая предизолированная импульсная трубка с саморегулирующимся нагревательным кабелем Контур-СВ Контур-ИТСВ

Назначение

Электрообогреваемая предизолированная импульсная трубка Контур-ИТСВ с саморегулирующимся нагревательным кабелем Контур-СВ внутри разработана для защиты от замерзания и поддержания температуры в трубке до 150 °С. Нагревательный кабель Контур-СВ выдерживает при периодическом воздействии температуру до 250 °С.

Саморегулирующийся нагревательный кабель Контур-СВ:

  • Изменяет удельную выходную мощность в соответствии с условиями окружающей среды по всей длине цепи.
  • Исключает риск перегрева трубки или продукта.
  • Использование кабеля Контур-СВ позволяет минимизировать расходы на монтаж благодаря возможности подрезать его «по месту» и обеспечивает быстроту и легкость подключения, а также минимум отходов.
  • Кабель Контур-СВ сертифицирован для использования во взрывоопасных и обычных зонах.

Технические характеристики

  • Удельная выходная мощность: 9, 19, 29, 38, 48, 64 Вт/м при 10 °C
  • Номинальное напряжение питания1: 230 В (~)
  • Максимальная температура поддержания: 150 °C
  • Максимальная температура воздействия:
    • Периодическое воздействие: электронагреватель включен / выключен - 250 °C
    • Длительное воздействие: электронагреватель выключен - 204 °C; электронагреватель включен - 150 °C
  • Минимальная температура монтажа: -60 °C
  • Температурный класс2:
    • Контур-СВ9, 19, 29, 38, 48: T3 (200 °C)
    • Контур-СВ64: T2 (300 °C)

Примечание:

  1. Возможно изготовление нагревательного кабеля на напряжение 120 В (~). Для получения более подробной информации обратитесь в компанию «Термо Нова».
  2. Температурный класс в соответствии с ГОСТ 31610.0-2019.

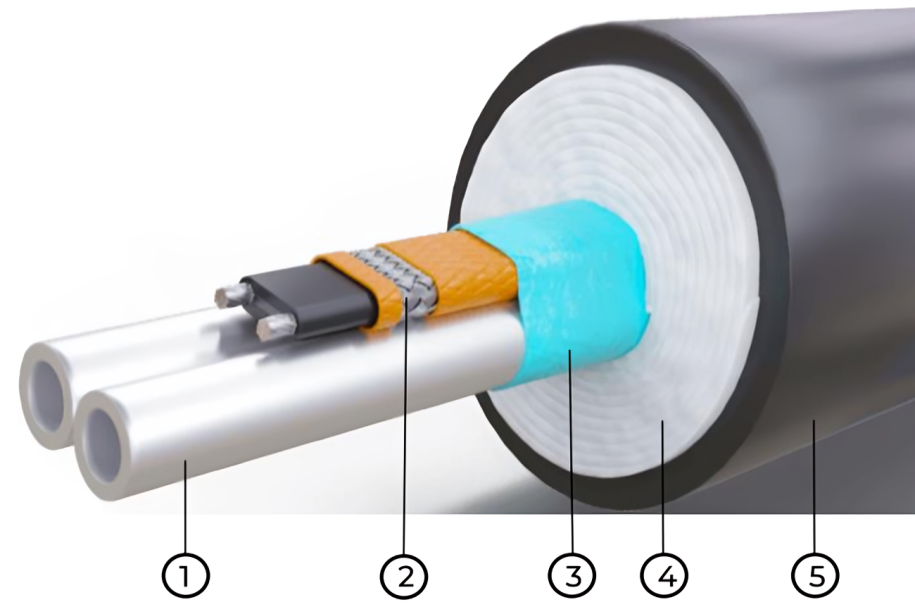

Конструкция

  1. Технологическая трубка (или трубки).
  2. Саморегулирующийся нагревательный кабель Контур-СВ.
  3. Теплоотражающая лента.
  4. Негигроскопичная стекловолоконная теплоизоляция.
  5. Полимерная внешняя оболочка.

Особенности

  • Саморегулирование.
  • Возможность подрезания «по месту».
  • Наличие сертификата для использования во взрывоопасных и обычных зонах.

Основные аксессуары

Компания «Термо Нова» предлагает все необходимые аксессуары, разработанные специально для быстрого и надежного монтажа предизолированной импульсной трубки Контур-ИТСВ. Для соответствия требованиям сертификации необходимо использовать специальные соединительные комплекты компании «Термо Нова», информация о которых представлена в техническом описании «Аксессуары для нагревательных кабелей параллельного сопротивления» (форма DS22/11) и «Аксессуары для электрообогреваемых предизолированных импульсных трубок».

Сертификаты

Сертификаты соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)

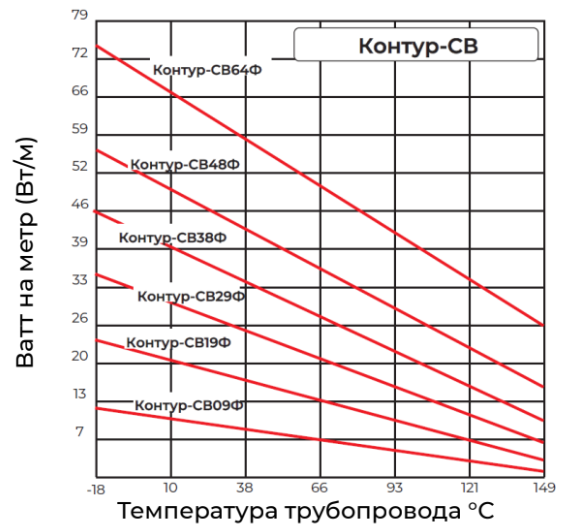

Кривые выходной мощности1

Приведенные значения удельной выходной мощности показаны применительно к кабелю Контур-СВ, смонтированному на термоизолированной металлической трубе при напряжении 230 В (~).

Тип кабеля Выходная мощность при 10 °C, Вт/м
Контур-СВ09Ф 9
Контур-СВ19Ф 19
Контур-СВ29Ф 29
Контур-СВ38Ф 38
Контур-СВ48Ф 48
Контур-СВ64Ф 64

Номинал и характеристика автоматического выключателя

Ниже приведены значения максимальной длины цепи в зависимости от номиналов автоматических выключателей. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи обогрева отдельно.

Автоматический выключатель (характеристика "С")

Рабочее напряжение 230 В (~) Макс. длина цепи2 для автоматического выключателя, м
Тип кабеля Температура включения, °C 16 А, м 25 А, м 32 А, м
Контур-СВ09Ф 10 177 215 215
0 177 215 215
-20 171 215 215
-40 134 215 215
Контур-СВ19Ф 10 114 152 152
0 114 152 152
-20 114 152 152
-40 95 152 152
Контур-СВ29Ф 10 82 123 123
0 82 123 123
-20 82 123 123
-40 73 123 123
Контур-СВ38Ф 10 65 106 106
0 65 106 106
-20 65 106 106
-40 58 96 106
Контур-СВ48Ф 10 47 77 94
0 47 77 94
-20 47 76 94
-40 42 69 91
Контур-СВ64Ф 10 39 64 81
0 39 64 81
-20 36 59 78
-40 33 53 70

Примечание:

  1. Для получения более точных значений выходной мощности в зависимости от температуры трубы обратитесь к сотрудникам компании «Термо Нова».
  2. Максимальная длина цепи указана для одной непрерывной длины кабеля. Для определения токовой нагрузки цепи обратитесь к сотрудникам компании «Термо Нова».

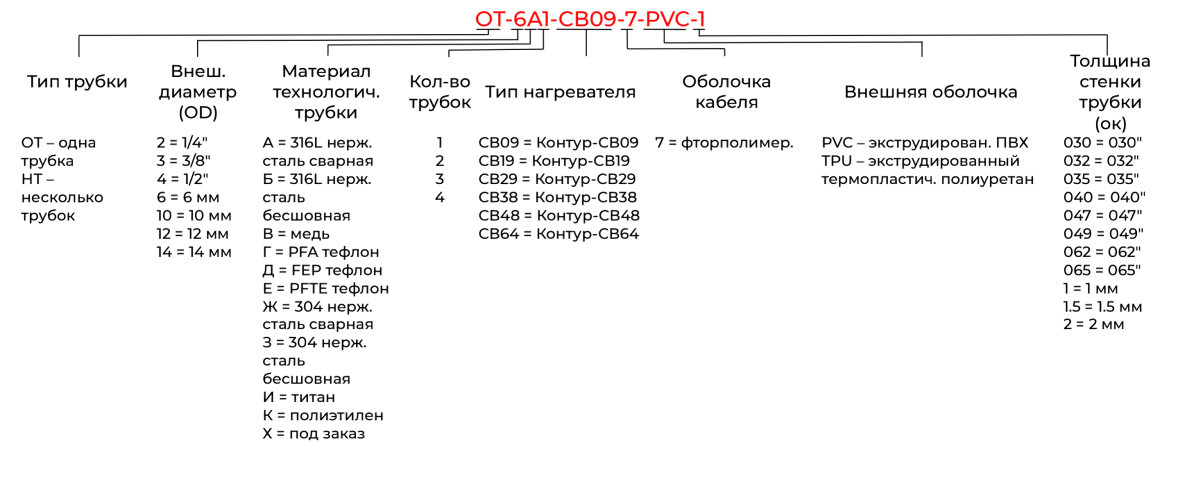

Обозначения в маркировке
