Назначение
Электрообогреваемая предизолированная импульсная трубка Контур-ИТСН с саморегулирующимся нагревательным кабелем Контур-СН внутри разработана для защиты от замерзания и поддержания температуры в трубке до 65 °С при отсутствии пропарки трубопроводов. Кабель Контур-СН выдерживает температуру воздействия до 105 °С, если электронагреватель выключен.
Саморегулирующийся нагревательный кабель Контур-СН:
- Изменяет удельную выходную мощность в соответствии с условиями окружающей среды по всей длине цепи.
- Исключает риск перегрева трубки или продукта.
- Позволяет минимизировать расходы на монтаж благодаря возможности подрезать его «по месту» и обеспечивает быстроту и легкость подключения и минимум отходов.
- Сертифицирован для использования во взрывоопасных и обычных зонах.
Технические характеристики
- Удельная выходная мощность: 9, 15, 25, 33, 48 Вт/м при 10 °C
- Номинальное напряжение питания1: 230 В (~)
- Максимальная температура поддержания: 65 °C
- Максимальная температура непрерывного воздействия: 105 °C (электронагреватель выключен), 65 °C (электронагреватель включен)
- Минимальная температура монтажа: -60 °C
- Температурный класс2:
- Контур-СН09, 15, 25: T6 (85 °C)
- Контур-СН33: T5 (100 °C)
- Контур-СН48: T4 (120 °C)
Примечание:
- Возможно изготовление нагревательного кабеля на напряжение 120 В (~). Для получения более подробной информации обратитесь в компанию «Термо Нова».
- Температурный класс в соответствии с ГОСТ 31610.0–2019.
Конструкция

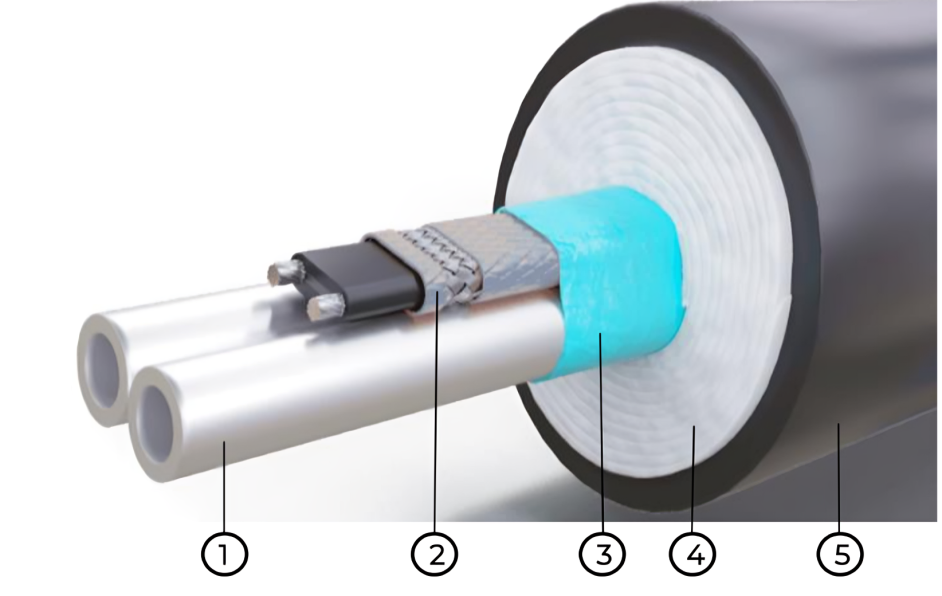

- Технологическая трубка (или трубки).
- Саморегулирующийся нагревательный кабель Контур-СН.
- Теплоотражающая лента.
- Негигроскопичная стекловолоконная теплоизоляция.
- Полимерная внешняя оболочка.
Особенности
- Саморегулирование.
- Возможность подрезания «по месту».
- Наличие сертификата для использования во взрывоопасных и обычных зонах.
Основные аксессуары
Компания «Термо Нова» предлагает все необходимые аксессуары, разработанные специально для быстрого и надежного монтажа предизолированной импульсной трубки Контур-ИТСН. Для соответствия требованиям сертификации необходимо использовать специальные соединительные комплекты компании «Термо Нова», информация о которых представлена в техническом описании «Аксессуары для нагревательных кабелей параллельного сопротивления» (форма DS22/11) и «Аксессуары для электрообогреваемых предизолированных импульсных трубок».
Сертификаты
Сертификат соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).

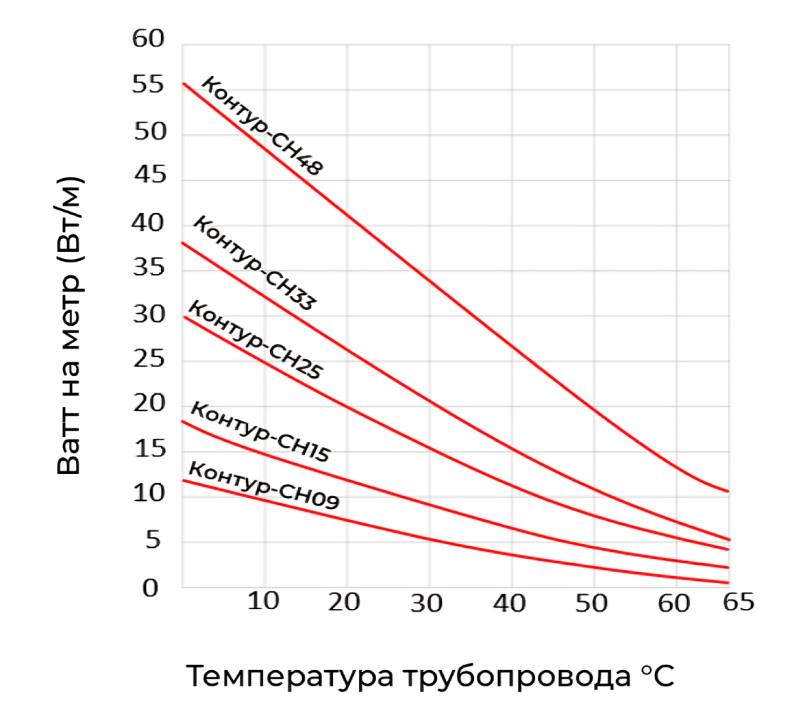

Выходная удельная мощность1
Приведенные значения удельной выходной мощности показаны применительно к кабелю Контур-СН, смонтированному на термоизолированной металлической трубе при напряжении 230 В (~).
Тип кабеля |
Выходная мощность при 10 °C, Вт/м |
Контур-СН09 |
9 |
Контур-СН15 |
15 |
Контур-СН25 |
25 |
Контур-СН33 |
33 |
Контур-СН48 |
48 |

Номинал и характеристика автоматического выключателя
Ниже приведены значения максимальной длины цепи в зависимости от номиналов автоматических выключателей. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи обогрева отдельно.
Рабочее напряжение 230 В (~) |
Макс. длина цепи2 для автоматического выключателя, м |
Тип кабеля |
Температура включения, °C |
16 А, м |
25 А, м |
32 А, м |
Контур-СН09 |
10 |
191 |
226 |
226 |
0 |
191 |
226 |
226 |
-20 |
156 |
226 |
226 |
-40 |
127 |
199 |
226 |
Контур-СН15 |
10 |
117 |
184 |
184 |
0 |
117 |
184 |
184 |
-20 |
98 |
153 |
184 |
-40 |
80 |
125 |
180 |
Контур-СН25 |
10 |
93 |
146 |
146 |
0 |
93 |
146 |
146 |
-20 |
74 |
116 |
146 |
-40 |
61 |
95 |
122 |
Контур-СН33 |
10 |
67 |
105 |
120 |
0 |
58 |
91 |
117 |
-20 |
45 |
71 |
91 |
-40 |
37 |
58 |
75 |
Контур-СН48 |
10 |
37 |
59 |
78 |
0 |
33 |
52 |
68 |
-20 |
26 |
41 |
54 |
-40 |
21 |
34 |
44 |
Примечание:
- Для получения более точных значений выходной мощности в зависимости от температуры трубки обратитесь к сотрудникам компании «Термо Нова».
- Максимальная длина цепи указана для одной непрерывной длины кабеля. Для определения токовой нагрузки цепи обратитесь к сотрудникам компании «Термо Нова».

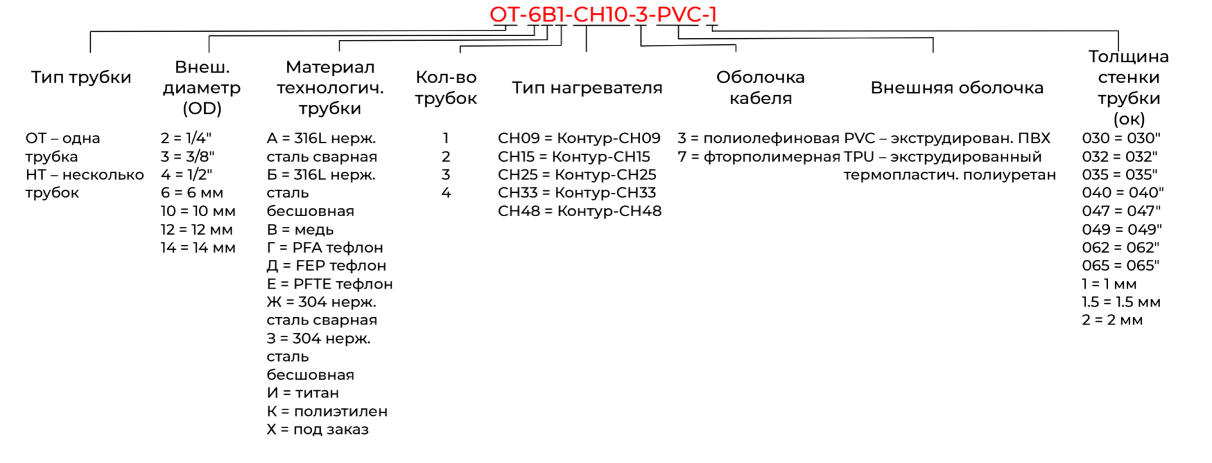

Обозначения в маркировке
