Назначение
Термостат механический Терминал ExT предназначен для использования в качестве устройства контроля температуры стенки трубопровода, емкости или иного обогреваемого оборудования в цепях системы электрообогрева при выполнении задачи поддержания температуры или защиты от замерзания.
Терминал ExT доступен с четырьмя температурными диапазонами регулирования и воздействия на термочувствительный элемент с гибкой антистатической защищенной капиллярной трубкой с кабельным вводом и устройством ввода под теплоизоляцию. Конструкция типа ТК предназначена для монтажа на трубопровод, а типа НК имеет в комплекте специальный монтажный кронштейн для установки на стену. Обе модификации имеют удобно расположенную клеммную колодку, которая позволяет осуществлять легкий доступ к ней во время монтажа или регламентированного техобслуживания.
Терминал ExT сертифицирован для использования во взрывоопасных и общепромышленных зонах.
Технические характеристики
- Класс защиты корпуса коробки: IP66
- Номинальное напряжение питания: 230 В
- Максимальная температура воздействия при монтаже коробки непосредственно на трубопровод: 250 °C
- Минимальная температура монтажа: -60 °C
- Температура окружающей среды при работе:
- от -60 до +55 °C: 16 А (макс.), Т6 85 °C
- от -60 до +50 °C: 25 А (макс.), Т5 100 °C
- Настраиваемый диапазон регулирования:
- К100: от 0 °C до 100 °C
- К200: от 0 °C до 200 °C
- К300: от 0 °C до 300 °C
- К500: от 20 °C до 500 °C
- Гистерезис (макс.) / допуск по граничному значению:
- К100: 7% / от -1 °C до +7 °C
- К200: 2,5% / от -2 °C до +10 °C
- К300: 2,5% / от -2 °C до +16 °C
- К500: 2,5% / от -2 °C до +28 °C
- Макс. температура термочувствительного элемента:
- К100: 220 °C
- К200: 220 °C
- К300: 345 °C
- К500: 530 °C
- Тип электрич. соединения: клеммная колодка 4 мм2
- Длина капиллярного датчика температуры: 1 м
- Макс. частота электрич. переключений: 180 циклов/час
- Мин. электрич. эксплуатационный ресурс: 100000 циклов
- Мин. механич. эксплуатационный ресурс: 250000 циклов
Примечание: В комплект поставки входит пылезащитная заглушка М25, которая должна быть заменена на кабельный ввод или заглушку с видом взрывозащиты "е".

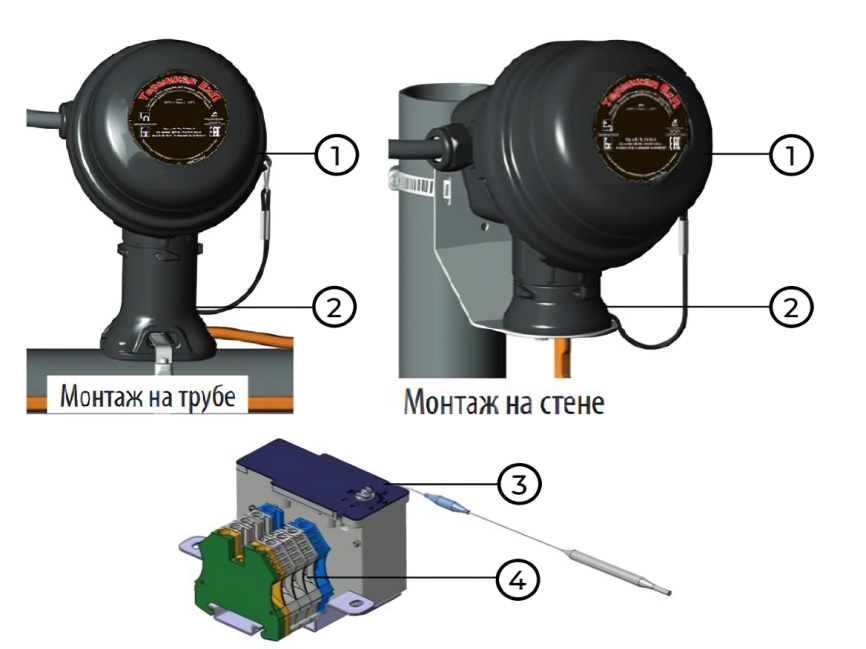

Конструкция

- Корпус механического термостата из стеклоармированного полимера.
- Монтажная колонка из стеклоармированного полимера.
- Механический термостат с капиллярным датчиком температуры.
- Клеммная колодка.
Условное обозначение изделия
Терминал ЕхТ-К100-С-ТК
- Зона: Ex – взрыв. зона
- Вариант монтажа:
- ТК – на трубе
- НК – на стене
- Тип коробки: Т – мех. термостат
- Тип подключ. кабеля:
- С – для саморег. кабеля
- 1Р – для одножил. кабеля послед. сопротивления
- МИК – для кабеля с минеральной изоляцией
- Диапазон регулир. температуры:
- К100: от 0 °C до 100 °C
- К200: от 0 °C до 200 °C
- К300: от 0 °C до 300 °C
- К500: от 20 °C до 500 °C
Доступные варианты мех. термостатов
Тип подключаемого кабеля |
Кабели параллел. сопротивления |
Одножил. кабель послед. сопротив. |
Кабель с минерал. изол. |
ЕхТ-К100-C-ТК(НК)
ЕхТ-К200-C-ТК(НК)
ЕхТ-К300-C-ТК(НК) |
ЕхТ-К100-1Р-ТК(НК)
ЕхТ-К200-1Р-ТК(НК)
ЕхТ-К300-1Р-ТК(НК) |
ЕхТ-К100-МИК-НК
ЕхТ-К200-МИК-НК
ЕхТ-К300-МИК-НК
ЕхТ-К500-МИК-НК |

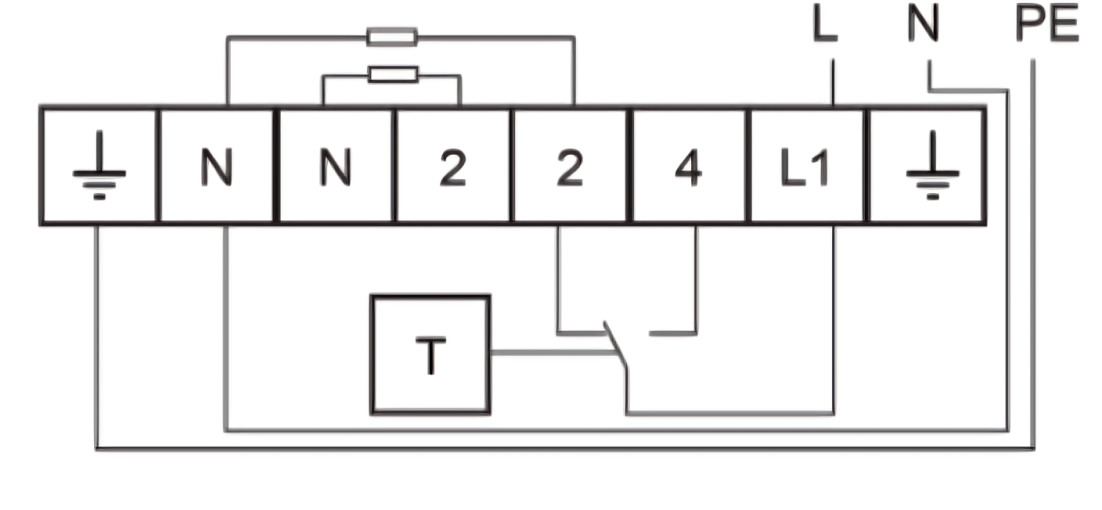

Типовая схема подключения

Сертификаты
- Сертификат соответствия Техническому регламенту Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
