Соединительные коробки Терминал

Коробка соединительная предназначена для подключения питания или для концевой заделки нагревательных кабелей. Коробка типа ТК предназначена для монтажа непосредственно на трубопровод, а типа НК имеет в комплекте специальный монтажный кронштейн для установки на стену или иную строительную конструкцию. Обе модификации соединительной коробки имеют удобно расположенную клеммную колодку, которая позволяет осуществлять легкий доступ к ней во время монтажа или регламентированного техобслуживания. Коробки Терминал ЕхИК и ЕхC/К устанавливаются только на трубопровод и не имеют клеммную колодку. Все типы коробок Терминал сертифицированы для использования во взрывоопасных и общепромышленных зонах.

Технические характеристики

Класс защиты корпуса коробки: IP66
Максимальная температура воздействия при монтаже коробки непосредственно на трубопровод¹: 250 °C
Минимальная температура монтажа: -60 °C
Температура окруж. среды при работе: от -60 до +55 °C
Максимальное напряжение²: 750В

Сертификаты

Сертификат соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)

Конструкция

Соединительная коробка из стеклонаполненного полифениленсульфида.
Монтажная колонка для установки коробки из стеклонаполненного полифениленсульфида.
Светодиодный индикатор наличия напряжения (только для Терминал ЕхИП-ТК(НК) и Терминал ЕхИК).

Пример расшифровки обозначения

Терминал ЕхП-С-ТК

Зона: Ex – взрывоопас. зона
Вариант монтажа:
- ТК – на трубе
- НК – на стене
Тип коробки:
- П – подключ. питания
- ИП – подключ. питания со световой индикац.
- ИК – концевая заделка
- С/К – линейное сращ. или Т-обр. разветвл.
Тип подключ. кабеля:
- С – для саморег. кабеля
- 1Р – для одножил. кабеля послед. сопротивления
- 2/3Р - для двух/трехжил. кабеля послед. сопротив.
- МИК – для кабеля с минеральной изоляцией

Описание типов коробок

Терминал ЕхП

Соединительная коробка предназначена для подключения питания, линейного сращивания, Т-образного разветвления, а также для концевой заделки нагревательных контуров. Электрич. подключения выполняются с помощью клеммных колодок.

Применение: Используется с комплектом НЗК для подключения и концевой заделки нагревательного кабеля.

Терминал ЕхИП

Соединительная коробка предназначена для подключения питания и создания визуальной индикации наличия питания на нагревательном контуре. Электрич. подключения выполняются с помощью клеммных колодок.

Применение: Используется с комплектом НЗК для подключения и концевой заделки нагревательного кабеля.

Терминал ЕхC/К

Коробка предназначена для концевой заделки или выполнения разветвлений нагревательного кабеля над изоляцией. Электрич. подключения выполняются с помощью обжимных наконечников. (Для вариантов концевой заделки с помощью клеммных колодок можно использовать Терминал ЕхП).

Применение: Используется вместе с комплектом НС.

Терминал ЕхИК

Коробка предназначена для концевой заделки и создания визуальной индикации наличия напряжения в конце нагревательного контура. Электрич. подключения выполняются с помощью обжимных наконечников. (Для вариантов концевой заделки с помощью клеммных колодок можно использовать Терминал ЕхИП).

Применение: Используется вместе с комплектом НС.

Характеристики различных типов коробок

Тип коробки Терминал	ЕхП-С	ЕхП-1Р	ЕхП-2/3Р	ЕхП-МИК	ЕхИП	ЕхИК	ЕхC/К
Класс защиты	IP66	IP66	IP66	IP66	IP66	IP66	IP66
Макс. температура воздействия	250 °С	250 °С	250 °С	250 °С	250 °С	250 °С	250 °С
Мин. температура монтажа	-60 °С	-60 °С	-60 °С	-60 °С	-60 °С	-60 °С	-60 °С
Температура окружающей среды	-60...+55 °С	-60...+55 °С	-60...+55 °С	-60...+55 °С	-60...+55 °С	-60...+55 °С	-60...+55 °С
Тип электрического подключения	Клеммные колодки 6, 10 или 16 мм²	Клеммные колодки 6, 10 или 16 мм²	Клеммные колодки 16 мм²	Клеммные колодки 6 или 10 мм²	Клеммные колодки 6 мм²	Обжимные наконечники	Обжимные наконечники
Количество силовых подключений	до 3х кабелей	до 3х кабелей	1 кабель	до 3х кабелей	до 2х кабелей	-	-
Количество линейных / Т-образ. соединений	до 3х кабелей	2 кабеля	2 кабеля	2 кабеля	-	-	до 3х кабелей
Количество концевых заделок	до 2х кабелей	до 3х кабелей	1 кабель	до 3х кабелей	1 кабель	1 кабель	1 кабель
Максимальное напряжение	750 В	750 В	750 В	750 В	275 В	275 В	750 В
Температурный класс	T4 при 56 А T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм²)	T4 при 56 А T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм²)	T4 при 56 А T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм²)	T4 при 56 А T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм²)	T4 при 56 А T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм²)	T5	T4 при 56 А T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм²)

Примечания

Минимальные и максимальные температуры могут быть ограничены номинальными температурами нагревательных кабелей (см. соответствующие технические описания).
Рабочее напряжение коробки Терминал ЕхИК составляет 100−275 В.
В комплект поставки Терминал ЕхП и ЕхИП входят Ex е заглушки, которые можно заменить взрывозащищенным Ех е кабельным вводом для подключения питания или нагревательного кабеля.

Результаты, которые получают наши заказчики

Сокращаем простои технологического оборудования, снижая общую стоимость владения производством.

г. Омск

Проект на Омском НПЗ: модернизация установки Л35-11/600

Капитальный ремонт каталитического риформинга Л35-11/600 на ОНПЗ

Подробнее

kombinirovannaya-ustanovka-pererabotki-nefti-

г. Москва

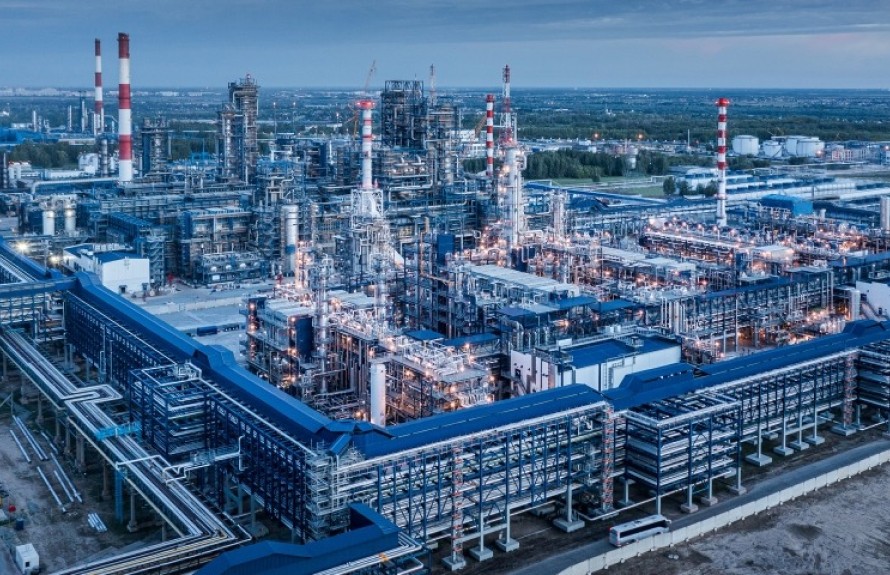

Проект для «Газпромнефть – МНПЗ»: установка КУПН ЕВРО+
