Соединительные коробки Терминал

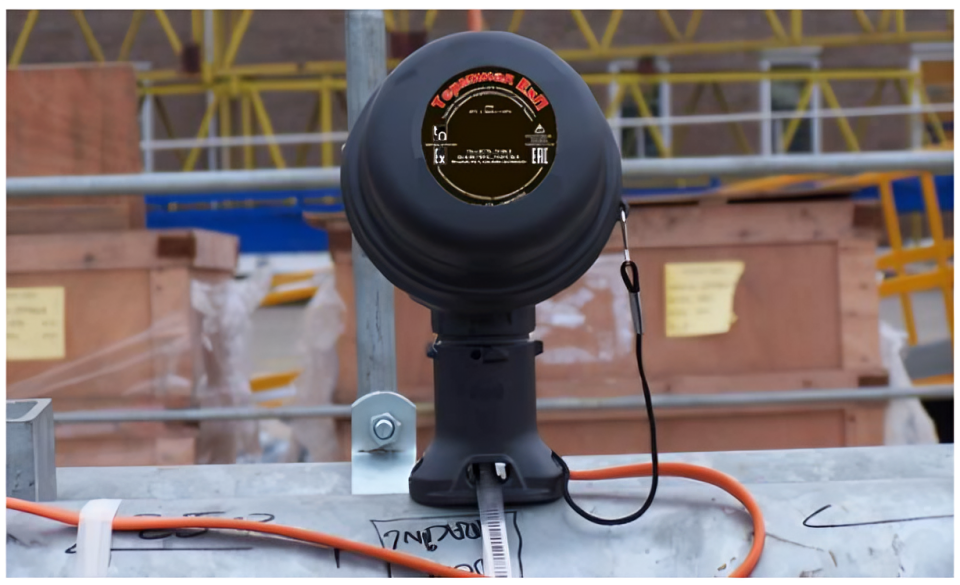

Коробка соединительная предназначена для подключения питания или для концевой заделки нагревательных кабелей. Коробка типа ТК предназначена для монтажа непосредственно на трубопровод, а типа НК имеет в комплекте специальный монтажный кронштейн для установки на стену или иную строительную конструкцию. Обе модификации соединительной коробки имеют удобно расположенную клеммную колодку, которая позволяет осуществлять легкий доступ к ней во время монтажа или регламентированного техобслуживания. Коробки Терминал ЕхИК и ЕхC/К устанавливаются только на трубопровод и не имеют клеммную колодку. Все типы коробок Терминал сертифицированы для использования во взрывоопасных и общепромышленных зонах.

Технические характеристики

  • Класс защиты корпуса коробки: IP66
  • Максимальная температура воздействия при монтаже коробки непосредственно на трубопровод1: 250 °C
  • Минимальная температура монтажа: -60 °C
  • Температура окруж. среды при работе: от -60 до +55 °C
  • Максимальное напряжение2: 750В

Сертификаты

  • Сертификат соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)

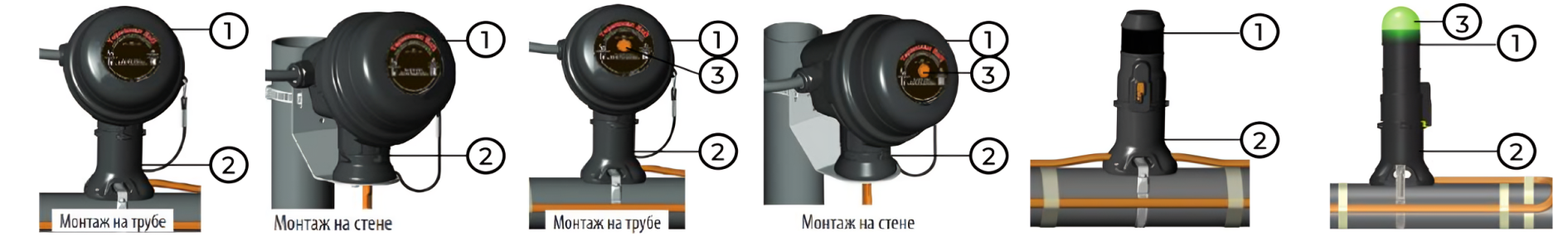

Конструкция

  1. Соединительная коробка из стеклонаполненного полифениленсульфида.
  2. Монтажная колонка для установки коробки из стеклонаполненного полифениленсульфида.
  3. Светодиодный индикатор наличия напряжения (только для Терминал ЕхИП-ТК(НК) и Терминал ЕхИК).

Пример расшифровки обозначения

Терминал ЕхП-С-ТК

  • Зона: Ex – взрывоопас. зона
  • Вариант монтажа:
    • ТК – на трубе
    • НК – на стене
  • Тип коробки:
    • П – подключ. питания
    • ИП – подключ. питания со световой индикац.
    • ИК – концевая заделка
    • С/К – линейное сращ. или Т-обр. разветвл.
  • Тип подключ. кабеля:
    • С – для саморег. кабеля
    • 1Р – для одножил. кабеля послед. сопротивления
    • 2/3Р - для двух/трехжил. кабеля послед. сопротив.
    • МИК – для кабеля с минеральной изоляцией

Описание типов коробок

Терминал ЕхП

Соединительная коробка предназначена для подключения питания, линейного сращивания, Т-образного разветвления, а также для концевой заделки нагревательных контуров. Электрич. подключения выполняются с помощью клеммных колодок.

Применение: Используется с комплектом НЗК для подключения и концевой заделки нагревательного кабеля.

Терминал ЕхИП

Соединительная коробка предназначена для подключения питания и создания визуальной индикации наличия питания на нагревательном контуре. Электрич. подключения выполняются с помощью клеммных колодок.

Применение: Используется с комплектом НЗК для подключения и концевой заделки нагревательного кабеля.

Терминал ЕхC/К

Коробка предназначена для концевой заделки или выполнения разветвлений нагревательного кабеля над изоляцией. Электрич. подключения выполняются с помощью обжимных наконечников. (Для вариантов концевой заделки с помощью клеммных колодок можно использовать Терминал ЕхП).

Применение: Используется вместе с комплектом НС.

Терминал ЕхИК

Коробка предназначена для концевой заделки и создания визуальной индикации наличия напряжения в конце нагревательного контура. Электрич. подключения выполняются с помощью обжимных наконечников. (Для вариантов концевой заделки с помощью клеммных колодок можно использовать Терминал ЕхИП).

Применение: Используется вместе с комплектом НС.

Характеристики различных типов коробок

Тип коробки Терминал ЕхП-С ЕхП-1Р ЕхП-2/3Р ЕхП-МИК ЕхИП ЕхИК ЕхC/К
Класс защиты IP66 IP66 IP66 IP66 IP66 IP66 IP66
Макс. температура воздействия 250 °С 250 °С 250 °С 250 °С 250 °С 250 °С 250 °С
Мин. температура монтажа -60 °С -60 °С -60 °С -60 °С -60 °С -60 °С -60 °С
Температура окружающей среды -60...+55 °С -60...+55 °С -60...+55 °С -60...+55 °С -60...+55 °С -60...+55 °С -60...+55 °С
Тип электрического подключения Клеммные колодки 6, 10 или 16 мм2 Клеммные колодки 6, 10 или 16 мм2 Клеммные колодки 16 мм2 Клеммные колодки 6 или 10 мм2 Клеммные колодки 6 мм2 Обжимные наконечники Обжимные наконечники
Количество силовых подключений до 3х кабелей до 3х кабелей 1 кабель до 3х кабелей до 2х кабелей - -
Количество линейных / Т-образ. соединений до 3х кабелей 2 кабеля 2 кабеля 2 кабеля - - до 3х кабелей
Количество концевых заделок до 2х кабелей до 3х кабелей 1 кабель до 3х кабелей 1 кабель 1 кабель 1 кабель
Максимальное напряжение 750 В 750 В 750 В 750 В 275 В 275 В 750 В
Температурный класс T4 при 56 А
T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм2)
T4 при 56 А
T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм2)
T4 при 56 А
T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм2)
T4 при 56 А
T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм2)
T4 при 56 А
T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм2)
T5 T4 при 56 А
T6 при 32 А (Токр. воз.= +55 °С и сечение проводника 6 мм2)

Примечания

  1. Минимальные и максимальные температуры могут быть ограничены номинальными температурами нагревательных кабелей (см. соответствующие технические описания).
  2. Рабочее напряжение коробки Терминал ЕхИК составляет 100−275 В.
  3. В комплект поставки Терминал ЕхП и ЕхИП входят Ex е заглушки, которые можно заменить взрывозащищенным Ех е кабельным вводом для подключения питания или нагревательного кабеля.
