Коробка соединительная для подключения датчика температуры Терминал ЕхП-Pt100-ТК(НК)

Назначение

Коробка соединительная Терминал ExП-Pt100-ТК(НК) предназначена для подключения датчиков температуры.

Коробка типа ТК предназначена для монтажа непосредственно на трубопровод, а коробка типа НК имеет в комплекте специальный монтажный кронштейн для установки на стену или иную строительную конструкцию. Обе модификации соединительной коробки имеют удобно расположенную клеммную колодку, которая позволяет осуществлять легкий доступ к ней во время монтажа или регламентированного техобслуживания.

Терминал ExП-Pt100-ТК(или НК) сертифицированы для использования во взрывоопасных и общепромышленных зонах.

Технические характеристики

• Класс защиты корпуса коробки: IP66
• Максимальная температура воздействия при монтаже коробки непосредственно на трубопровод: 250 °C
• Минимальная температура монтажа: -60 °C
• Температура окруж. среды при работе: от -60 до +55 °C
• Максимальное напряжение постоянного тока: 100 мВ
• Максимальный ток: 1 мА
• Тип электрич. соединения: клеммные колодки 4 мм²

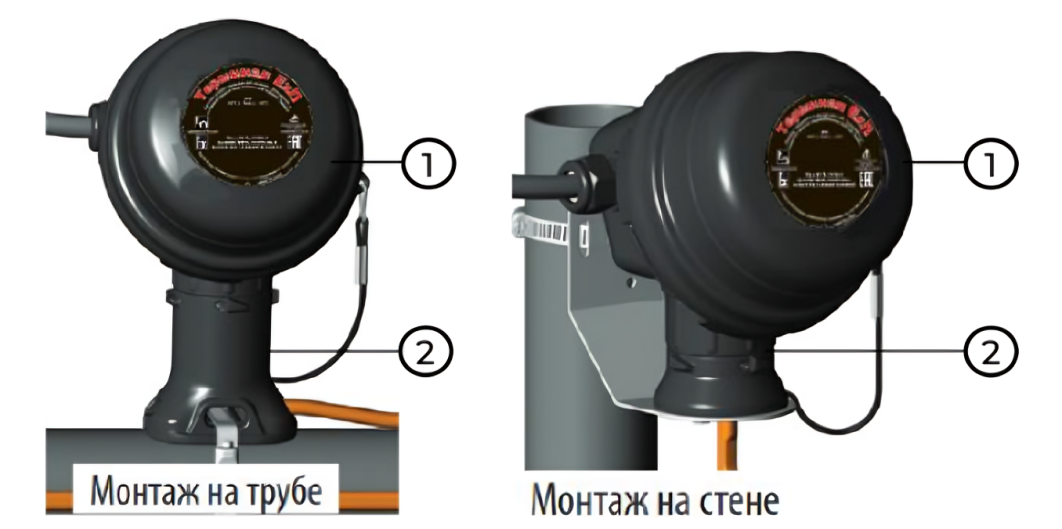

Конструкция

1. Соединительная коробка из стеклоармированного полимера.
2. Монтажная колонка для установки коробки из стеклоармированного полимера.

Условное обозначение изделия

Терминал ЕхП-Pt100-ТК

• Зона: Ex – взрыв. зона
• Вариант монтажа:
  • ТК – на трубе
  • НК – на стене
• Тип коробки: П – подключ. питания
• Тип подключения: Pt100 – для подключения датчика температуры

Сертификаты

• Сертификат соответствия Техническому регламенту таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
