Саморегулирующийся нагревательный кабель Контур-СН(КВ)

Назначение

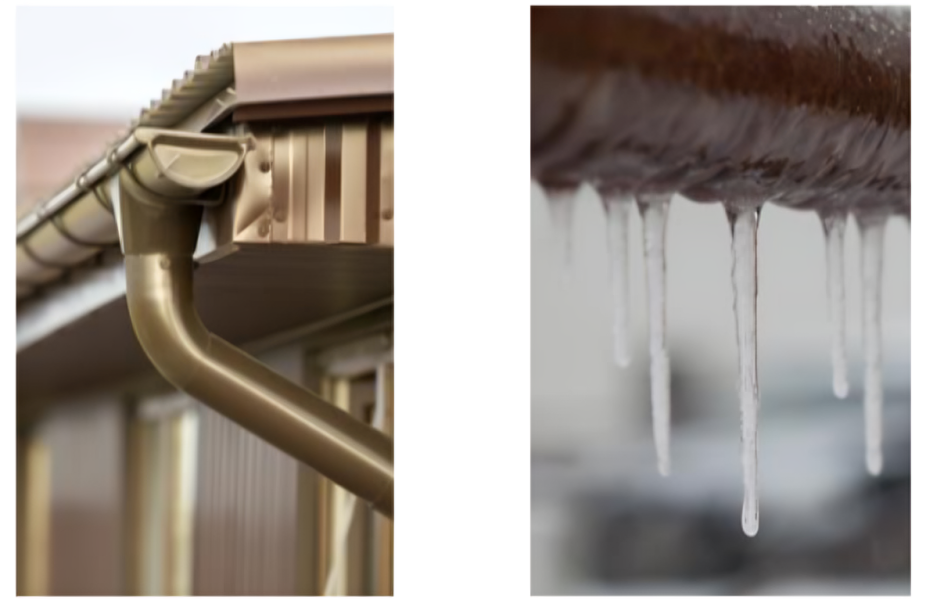

Кабель нагревательный саморегулирующийся Контур-СН(КВ) специально разработан для обогрева кровли, водосточных труб и желобов.

Кабель Контур-СН(КВ) устойчив к УФ-излучению и другим воздействиям окружающей среды.

Нагревательный кабель Контур-СН(КВ) благодаря свойству саморегулирования увеличивает свою удельную выходную мощность при наличии снега и льда, и по мере улучшения погодных условий его выходная мощность снижается.

Возможность саморегулирования позволяет избежать температурного повреждения кабеля в местах пересечения. Кабель Контур-СН(КВ) сертифицирован для использования во взрывоопасных и общепромышленных зонах.

Простота проектирования и монтажа

Спроектировать системы антиобледенения с использованием кабеля Контур-СН(КВ) довольно просто. Пошаговое руководство по проектированию поможет определить шаг укладки, количество контуров и аксессуаров (дополнительную информацию см. в «Руководстве по проектированию и монтажу», форма IM1111).

Нагревательный кабель Контур-СН(КВ) может нарезаться произвольной длины, в пределах максимально допустимой, не требует сложного специального оборудования для монтажа.

Износостойкий и надежный

Нагревательный кабель Контур-СН(КВ) защищен оплеткой из луженой меди для заземления, а также толстой, износостойкой, устойчивой к УФ-излучению внешней оболочкой.

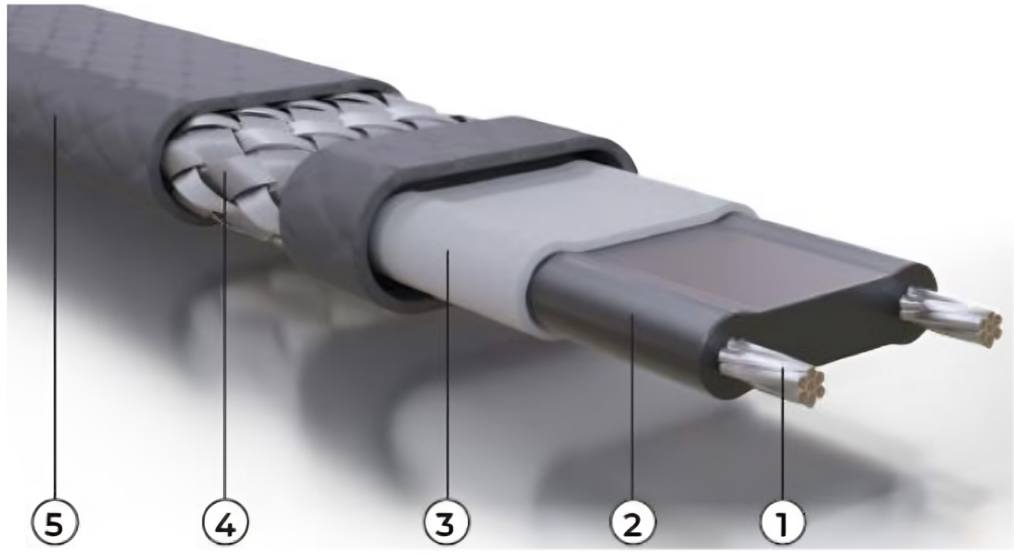

Конструкция

1. Никелированные токоведущие медные жилы (1,3 мм² или 16 AWG).
2. Полупроводниковая нагревательная матрица.
3. Теплопроницаемая диэлектрическая изоляция из сшитого полиолефина.
4. Луженая медная оплетка.
5. Оболочка из фторполимера (Ф).

Опционально

Внешняя оболочка из полиолефина (П) или из термопластичного полиуретана (ТПУ).

Технические характеристики

• Номинальное напряжение питания: 230 В (~)
• Удельная выходная мощность при 0 °С:
  • в снегу и во льду:
    • Контур-СН(КВ)39: 39 Вт/м
    • Контур-СН(КВ)57: 57 Вт/м
  • на сухом воздухе:
    • Контур-СН(КВ)39: 20 Вт/м
    • Контур-СН(КВ)57: 22 Вт/м
• Минимальный радиус изгиба: 32 мм
• Температурный класс:
  • Контур-СН(КВ)39: T6 85 °C
  • Контур-СН(КВ)57: T5 100 °C

Требуется защита от токов утечки 30 мА.

Примечание: Температурный класс в соответствии с ГОСТ 31610.0–2019, ГОСТ 31610.30-1-2017.

Основные аксессуары

Компания «Термо Нова» предлагает все необходимые аксессуары, разработанные специально для быстрого и надежного монтажа нагревательных кабелей Контур-СН(КВ).

Для соответствия требованиям сертификации необходимо использовать специальные соединительные комплекты, информация о которых представлена в техническом описании «Аксессуары для нагревательных кабелей параллельного сопротивления» (форма DS22/11).

Сертификаты

• «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
• «О безопасности низковольтного оборудования» (ТР ТС 004/2011)

Номинал и характеристика автоматического выключателя¹

Ниже в таблицах приведены значения максимальной длины цепи в зависимости от номиналов автоматических выключателей.

Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи обогрева отдельно.

Автоматический выключатель (характеристика «С»)

Примечание:

1. В соответствии с характеристикой тока срабатывания устройств защиты оборудования типа B или C.
2. Максимальная длина цепи указана для одной непрерывной длины кабеля, а не для суммы отрезков кабеля. Для определения токовой нагрузки цепи обратитесь к сотрудникам компании «Термо Нова».

Инструкция по монтажу

Инструкция по монтажу (Форма IM1111) предоставляется по запросу.
