Саморегулирующийся нагревательный кабель Контур-СН

Назначение

Кабель нагревательный саморегулирующийся марки Контур-СН используется для поддержания температуры процесса и защиты от замерзания металлических и неметаллических трубопроводов, емкостей и другого промышленного оборудования.

Удельная выходная мощность кабеля Контур-СН зависит от температуры окружающей среды и при понижении окружающей температуры и увеличении тепловых потерь через тепловую изоляцию оборудования выходная мощность кабеля повышается. И, наоборот, при повышении окружающей температуры и уменьшении тепловых потерь через тепловую изоляцию выходная мощность кабеля снижается. Возможность саморегулирования выходной мощности в зависимости от температуры позволяет избежать температурного повреждения кабеля и допускает наложение кабеля друг на друга при монтаже.

Кабель Контур-СН сертифицирован для использования во взрывоопасных и общепромышленных зонах.

Технические характеристики

• Удельная выходная мощность: 9, 15, 25, 33, 48 Вт/м при 10 °C
• Номинальное напряжение питания: 230 В (~)¹
• Максимальная температура поддержания: 65 °C
• Максимальная температура непрерывного воздействия:
  • Электронагреватель выключен: 105 °C
  • Электронагреватель включен: 65 °C
• Минимальная температура монтажа: -60 °C
• Минимальный радиус изгиба:
  • при -15 °C: 10 мм
  • при -60 °C: 32 мм
• Температурный класс²:
  • Контур-СН09, 15, 25: T6 85 °C
  • Контур-СН33: T5 100 °C
  • Контур-СН48: T4 120 °C

Примечание:

1. Возможно изготовление нагревательного кабеля на напряжение 120 В (~). Для получения более подробной информации обратитесь в компанию «Термо Нова».
2. Температурный класс в соответствии с ГОСТ 31610.0–2019.

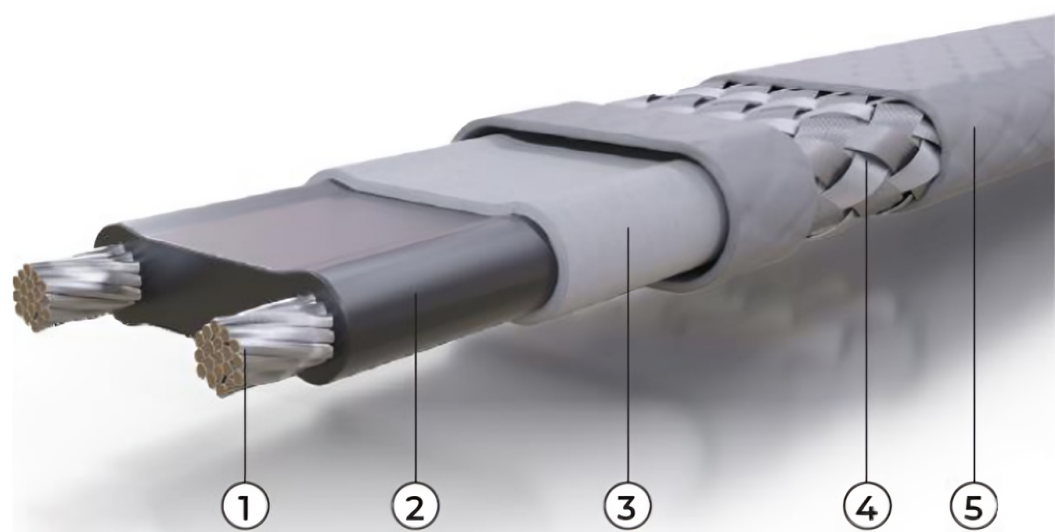

Конструкция

1. Никелированные токоведущие медные жилы с поперечным сечением 1,3 мм².
2. Полупроводниковая нагревательная матрица.
3. Теплопроницаемая диэлектрическая изоляция.
4. Луженая или никелированная медная оплетка.
5. Фторполимерная внешняя оболочка (Ф), обеспечивающая дополнительную защиту кабеля и оплетки от неорганических химикатов.

Основные аксессуары

Компания «Термо Нова» предлагает все необходимые аксессуары, разработанные специально для быстрого и надежного монтажа нагревательных кабелей Контур-СН. Для соответствия требованиям сертификации необходимо использовать специальные соединительные комплекты, информация о которых представлена в техническом описании «Аксессуары для нагревательных кабелей параллельного сопротивления» (форма DS22/11).

Сертификаты

• «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
• «О безопасности низковольтного оборудования» (ТР ТС 004/2011)

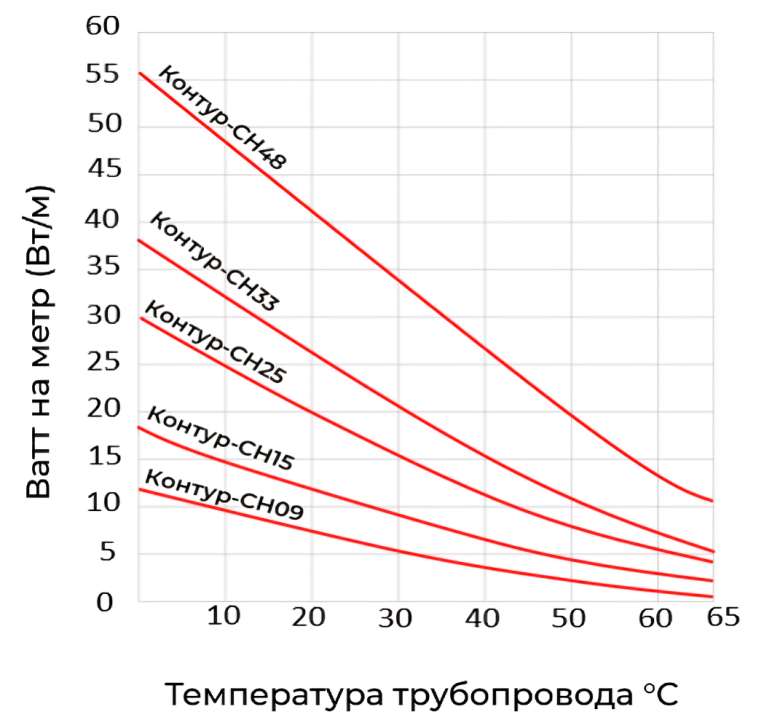

Выходная удельная мощность¹

Приведенные значения удельной выходной мощности показаны применительно к кабелю, смонтированному на термоизолированной металлической трубе при указанных ниже напряжениях и температурах.

Номинал и характеристика автоматического выключателя²

Ниже в таблицах приведены значения максимальной длины цепи обогрева в зависимости от номинальных токов автоматических выключателей. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи обогрева отдельно.

Автоматический выключатель (характеристика «В»)

Автоматический выключатель (характеристика «С»)

Примечание

1. Для получения более точных значений выходной мощности в зависимости от температуры трубы обратитесь к сотрудникам компании «Термо Нова».
2. В соответствии с характеристикой тока срабатывания устройств защиты оборудования типа B или C.
3. Максимальная длина цепи обогрева указана для одной непрерывной длины кабеля, а не для суммы отрезков кабеля. Для определения токовой нагрузки цепи обратитесь к сотрудникам компании «Термо Нова».
