Саморегулирующийся нагревательный кабель Контур-СС

Назначение

Кабель нагревательный саморегулирующийся Контур-СС предназначен для защиты от замерзания при высоких теплопотерях или поддержания температуры процесса в тех случаях, когда не требуется очистка паром.

Удельная выходная мощность кабеля Контур-СС зависит от температуры поверхности, где смонтирован греющий кабель и понижается при ее повышении по всей длине цепи. Возможность саморегулирования позволяет избежать температурного повреждения кабеля в местах пересечения.

Кабель Контур-СС сертифицирован для использования во взрывоопасных и общепромышленных зонах.

Технические характеристики

  • Удельная выходная мощность: 15, 33, 48, 64 Вт/м при 10 °C
  • Номинальное напряжение питания: 230 В (~)
  • Максимальная температура поддержания: 121 °C
  • Максимальная температура непрерывного воздействия: 121 °C (включен и выключен)
  • Минимальная температура монтажа: -60 °C
  • Минимальный радиус изгиба:
    • При -15 °C: 10 мм
    • При -60 °C: 32 мм
  • Температурный класс1: T3 (200 °C)

Примечание

  1. Температурный класс в соответствии с ГОСТ 31610.0–2019, ГОСТ 31610.30-1-2017.

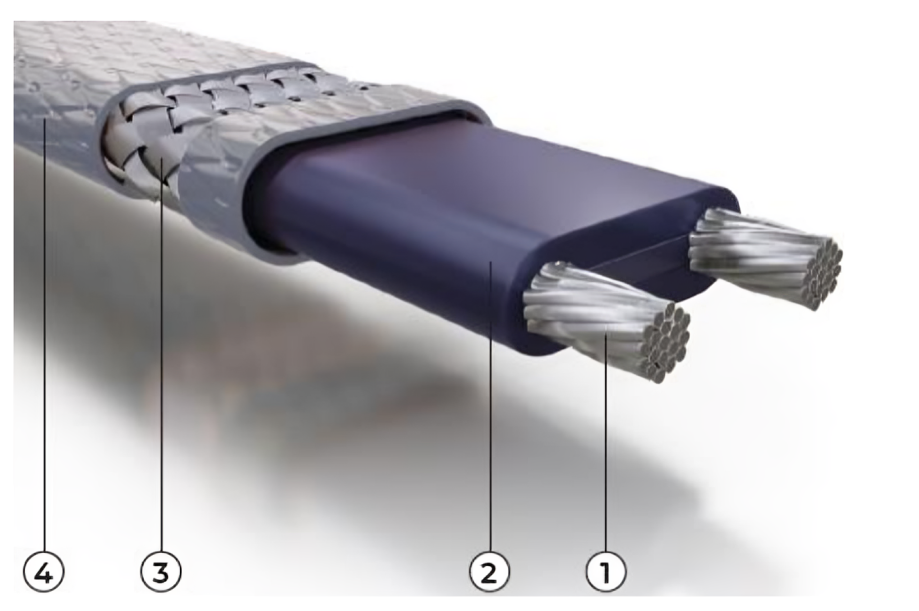

Конструкция

  1. Никелированные токоведущие медные жилы (1,3 мм² или 16 AWG).
  2. Полупроводниковая нагревательная матрица с фторполимерной диэлектрической изоляцией.
  3. Луженая медная оплетка.
  4. Оболочка из фторполимера для дополнительной защиты кабеля и оплетки от органических химикатов и коррозии.

Основные аксессуары

Компания «Термо Нова» предлагает все необходимые аксессуары, разработанные специально для быстрого и надежного монтажа нагревательных кабелей Контур-СС. Для соответствия требованиям сертификации необходимо использовать специальные соединительные комплекты, информация о которых представлена в техническом описании «Аксессуары для нагревательных кабелей параллельного сопротивления» (форма DS22/11).

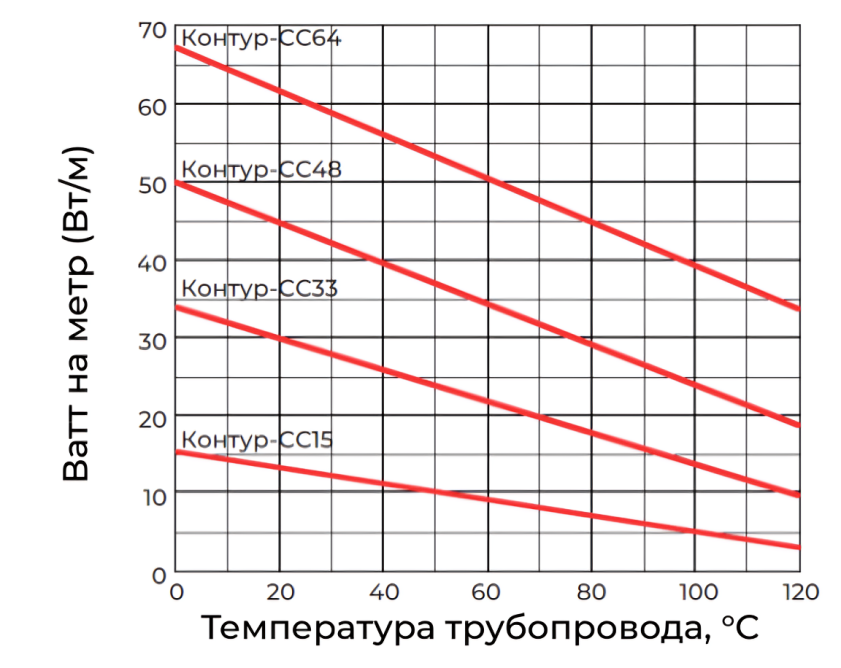

Выходная удельная мощность1

Приведенные значения удельной выходной мощности показаны применительно к кабелю, смонтированному на термоизолированной металлической трубе при напряжении 230 В (~).

Тип кабеля Выходная мощность при 10 °C, Вт/м
Контур-СС15 15
Контур-СС33 33
Контур-СС48 48
Контур-СС64 64

Номинал и характеристика автоматического выключателя2

Ниже приведены значения максимальной длины цепи в зависимости от номинальных токов автоматических выключателей. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи обогрева отдельно.

Автоматический выключатель (характеристика «В»)

Рабочее напряжение 230 В (~) Макс. длина цепи3 для автоматического выключателя, м
Тип кабеля Температура включения, °C 16, А, м 25, А, м 32, А, м
Контур-СС15 10 114 167 167
0 114 167 167
-20 112 167 167
-40 94 160 167
Контур-СС33 10 76 117 117
0 76 117 117
-20 73 117 117
-40 64 106 117
Контур-СС48 10 47 77 94
0 45 74 94
-20 41 67 89
-40 37 60 79
Контур-СС64 10 34 55 73
0 33 52 69
-20 30 48 62
-40 27 43 57

Автоматический выключатель (характеристика «С»)

Рабочее напряжение 230 В (~) Макс. длина цепи3 для автоматического выключателя, м
Тип кабеля Температура включения, °C 16, А, м 25, А, м 32, А, м
Контур-СС15 10 114 167 167
0 114 167 167
-20 113 167 167
-40 95 163 167
Контур-СС33 10 76 117 117
0 76 117 117
-20 75 117 117
-40 66 109 117
Контур-СС48 10 47 77 94
0 47 77 94
-20 47 76 94
-40 42 69 91
Контур-СС64 10 39 64 81
0 39 64 81
-20 36 59 78
-40 33 53 70

Примечание:

  1. Для получения более точных значений выходной мощности в зависимости от температуры трубы обратитесь к сотрудникам компании «Термо Нова».
  2. В соответствии с характеристикой тока срабатывания устройств защиты оборудования типа B или C.
  3. Максимальная длина цепи указана для одной непрерывной длины кабеля. Для определения токовой нагрузки цепи обратитесь к сотрудникам компании «Термо Нова».
