Саморегулирующийся нагревательный кабель Контур-СН

Назначение

Кабель нагревательный саморегулирующийся марки Контур-СН используется для поддержания температуры процесса и защиты от замерзания металлических и неметаллических трубопроводов, емкостей и другого промышленного оборудования.

Удельная выходная мощность кабеля Контур-СН зависит от температуры окружающей среды и при понижении окружающей температуры и увеличении тепловых потерь через тепловую изоляцию оборудования выходная мощность кабеля повышается. И, наоборот, при повышении окружающей температуры и уменьшении тепловых потерь через тепловую изоляцию выходная мощность кабеля снижается. Возможность саморегулирования выходной мощности в зависимости от температуры позволяет избежать температурного повреждения кабеля и допускает наложение кабеля друг на друга при монтаже.

Кабель Контур-СН сертифицирован для использования во взрывоопасных и общепромышленных зонах.

Технические характеристики

  • Удельная выходная мощность: 9, 15, 25, 33, 48 Вт/м при 10 °C
  • Номинальное напряжение питания: 230 В (~)1
  • Максимальная температура поддержания: 65 °C
  • Максимальная температура непрерывного воздействия:
    • Электронагреватель выключен: 105 °C
    • Электронагреватель включен: 65 °C
  • Минимальная температура монтажа: -60 °C
  • Минимальный радиус изгиба:
    • при -15 °C: 10 мм
    • при -60 °C: 32 мм
  • Температурный класс2:
    • Контур-СН09, 15, 25: T6 85 °C
    • Контур-СН33: T5 100 °C
    • Контур-СН48: T4 120 °C

Примечание:

  1. Возможно изготовление нагревательного кабеля на напряжение 120 В (~). Для получения более подробной информации обратитесь в компанию «Термо Нова».
  2. Температурный класс в соответствии с ГОСТ 31610.0–2019.

Конструкция

  1. Никелированные токоведущие медные жилы с поперечным сечением 1,3 мм2.
  2. Полупроводниковая нагревательная матрица.
  3. Теплопроницаемая диэлектрическая изоляция.
  4. Луженая или никелированная медная оплетка.
  5. Фторполимерная внешняя оболочка (Ф), обеспечивающая дополнительную защиту кабеля и оплетки от неорганических химикатов.

Основные аксессуары

Компания «Термо Нова» предлагает все необходимые аксессуары, разработанные специально для быстрого и надежного монтажа нагревательных кабелей Контур-СН. Для соответствия требованиям сертификации необходимо использовать специальные соединительные комплекты, информация о которых представлена в техническом описании «Аксессуары для нагревательных кабелей параллельного сопротивления» (форма DS22/11).

Сертификаты

  • «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
  • «О безопасности низковольтного оборудования» (ТР ТС 004/2011)

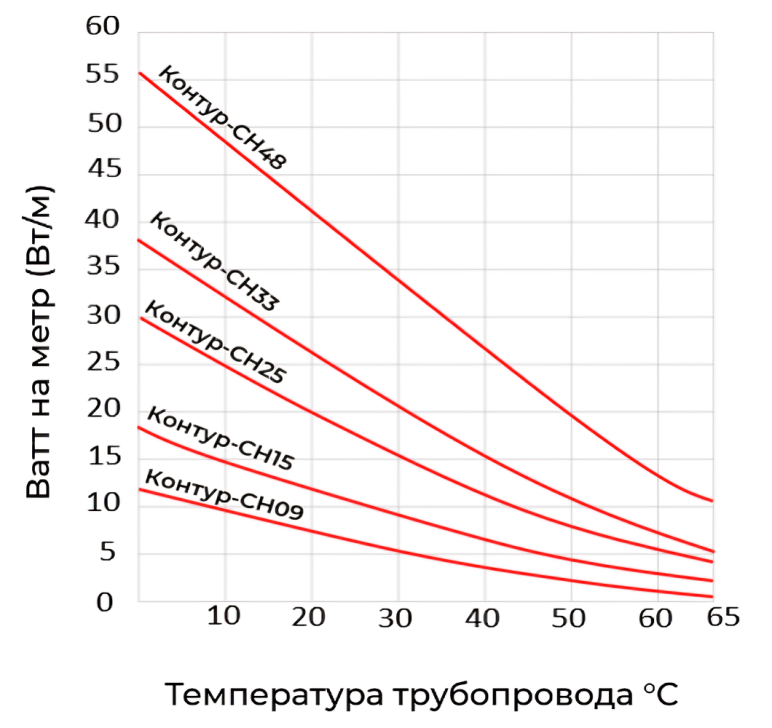

Выходная удельная мощность1

Приведенные значения удельной выходной мощности показаны применительно к кабелю, смонтированному на термоизолированной металлической трубе при указанных ниже напряжениях и температурах.

Тип кабеля Выходная мощность при 10 °C, Вт/м
Контур-СН09 9
Контур-СН15 15
Контур-СН25 25
Контур-СН33 33
Контур-СН48 48

Номинал и характеристика автоматического выключателя2

Ниже в таблицах приведены значения максимальной длины цепи обогрева в зависимости от номинальных токов автоматических выключателей. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи обогрева отдельно.

Автоматический выключатель (характеристика «В»)

Рабочее напряжение 230 В (~) Макс. длина цепи3 для
автомат. выключателя, м
Тип кабеля Температура включения, °C 16, А 25, А 32, А
Контур-СН09 10 191 226 226
0 191 226 226
-20 156 226 226
-40 127 199 226
Контур-СН15 10 117 184 184
0 117 184 184
-20 98 153 184
-40 80 125 180
Контур-СН25 10 93 146 146
0 93 146 146
-20 74 116 146
-40 61 95 122
Контур-СН33 10 67 105 120
0 58 91 117
-20 45 71 91
-40 37 58 75
Контур-СН48 10 37 59 78
0 33 52 68
-20 26 41 54
-40 21 34 44

Автоматический выключатель (характеристика «С»)

Рабочее напряжение 230 В (~) Макс. длина цепи3 для
автомат. выключателя, м
Тип кабеля Температура включения, °C 16, А 25, А 32, А
Контур-СН09 10 191 226 226
0 191 226 226
-20 156 226 226
-40 127 199 226
Контур-СН15 10 117 184 184
0 117 184 184
-20 98 153 184
-40 80 125 180
Контур-СН25 10 93 146 146
0 93 146 146
-20 78 122 146
-40 64 100 128
Контур-СН33 10 77 120 120
0 75 117 120
-20 59 92 118
-40 48 75 96
Контур-СН48 10 58 96 112
0 51 84 112
-20 41 66 88
-40 34 54 72

Примечание

  1. Для получения более точных значений выходной мощности в зависимости от температуры трубы обратитесь к сотрудникам компании «Термо Нова».
  2. В соответствии с характеристикой тока срабатывания устройств защиты оборудования типа B или C.
  3. Максимальная длина цепи обогрева указана для одной непрерывной длины кабеля, а не для суммы отрезков кабеля. Для определения токовой нагрузки цепи обратитесь к сотрудникам компании «Термо Нова».
