Аксессуары для саморегулирующихся нагревательных кабелей

Соединительные коробки

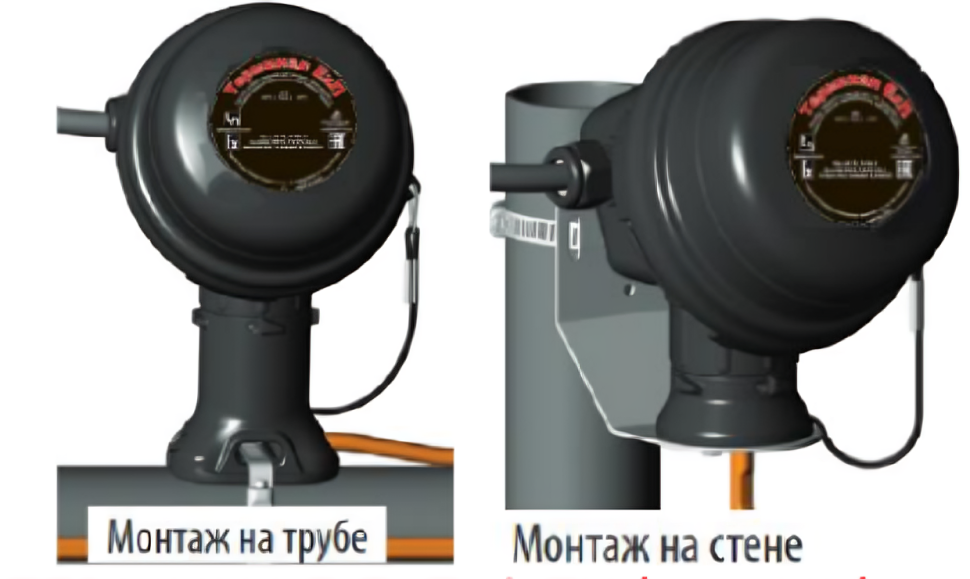

ТЕРМИНАЛ ЕхП-С-ТК (или НК)

Соединительная коробка предназначена для подключения питания / сращивания / Т-образного соединения или для конечной заделки всех типов нагревательных кабелей параллельного сопротивления. Терминал ЕхП-С-ТК можно установить непосредственно на трубопровод, а Терминал ЕхП-С-НК имеет в комплекте специальный монтажный кронштейн для удобной установки на стену или иную строительную конструкцию. Обе модификации соединительной коробки имеют удобно расположенную клеммную колодку, которая позволяет осуществлять легкий доступ к ней во время монтажа или регламентированного техобслуживания.

Терминал ЕхП-С-ТК (или НК) сертифицирован для использования во взрывоопасных и общепромышленных зонах.

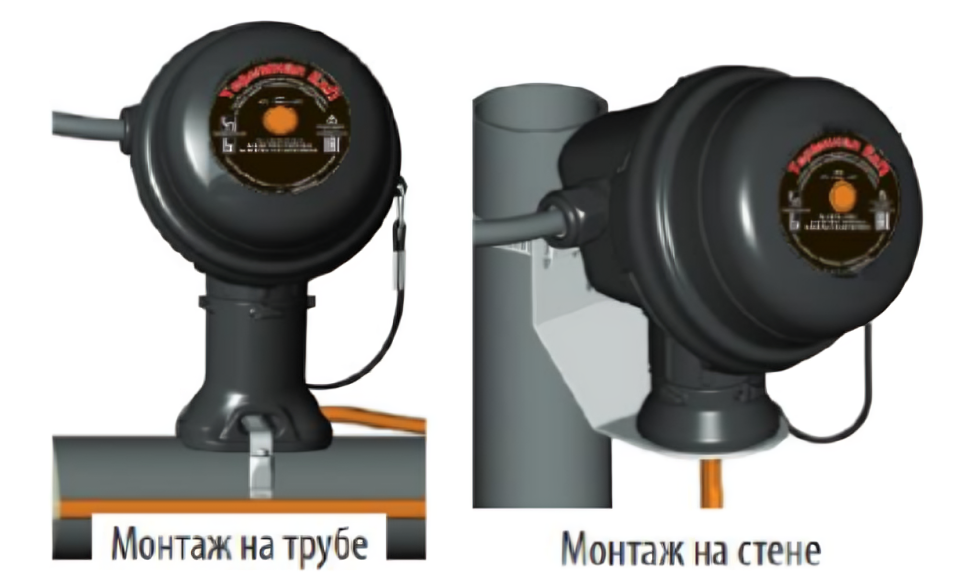

ТЕРМИНАЛ ЕхИП-ТК (или НК)

Соединительная коробка со светодиодной индикацией разработана для визуального обозначения того, находится ли нагревательная цепь под напряжением. Терминал ЕхИП-ТК может быть использован в качестве коробки для подключения питания или как коробка конечной заделки. Коробка Терминал ЕхИП-ТК предназначена для монтажа непосредственно на трубопровод, а Терминал ЕхИП-НК имеет в комплекте специальный монтажный кронштейн для удобного монтажа на стену или иную строительную конструкцию. Обе модификации соединительной коробки имеют удобно расположенную клеммную колодку, которая позволяет осуществлять легкий доступ к ней во время монтажа или регламентированного техобслуживания. Терминал ЕхИП-ТК (или НК) сертифицирован для использования во взрывоопасных и общепромышленных зонах.

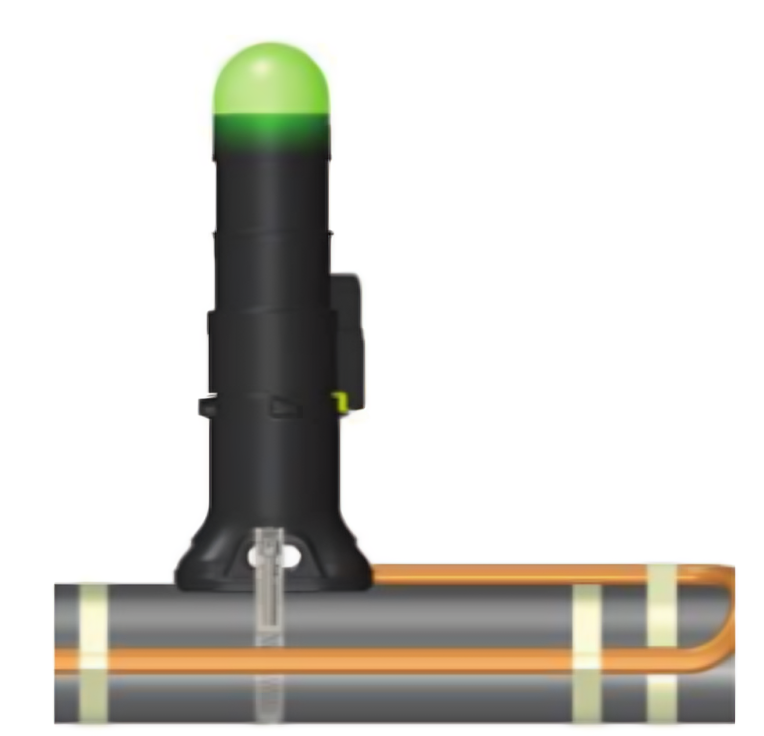

ТЕРМИНАЛ ЕхИК

Коробка концевой заделки со светодиодной индикацией наличия напряжения разработана для быстрого и удобного монтажа всех типов нагревательных кабелей параллельного типа. В состав коробки входит яркий зеленый светодиод, обеспечивающий отличную видимость наличия напряжения в цепи днем и ночью. Для использования во взрывоопасных и общепромышленных зонах.

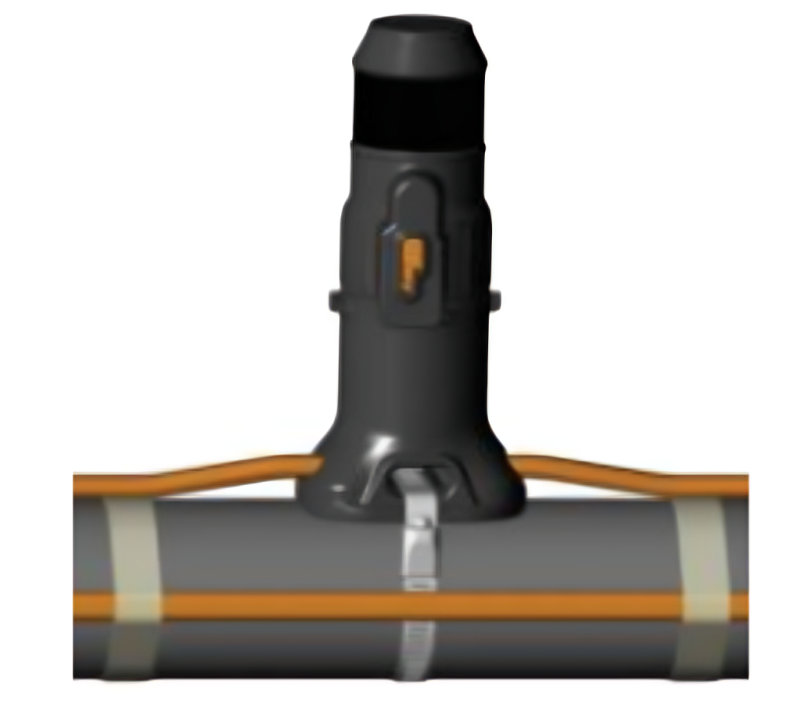

ТЕРМИНАЛ ЕхC/К

Разработана для сращивания / Т-образного разветвления / концевой заделки нагревательных кабелей вне термоизоляции с возможностью доступа. Электрическое соединение обеспечивается с помощью обжимных кабельных наконечников. Для использования во взрывоопасных и общепромышленных зонах.

Комплекты для подключения и заделки кабеля

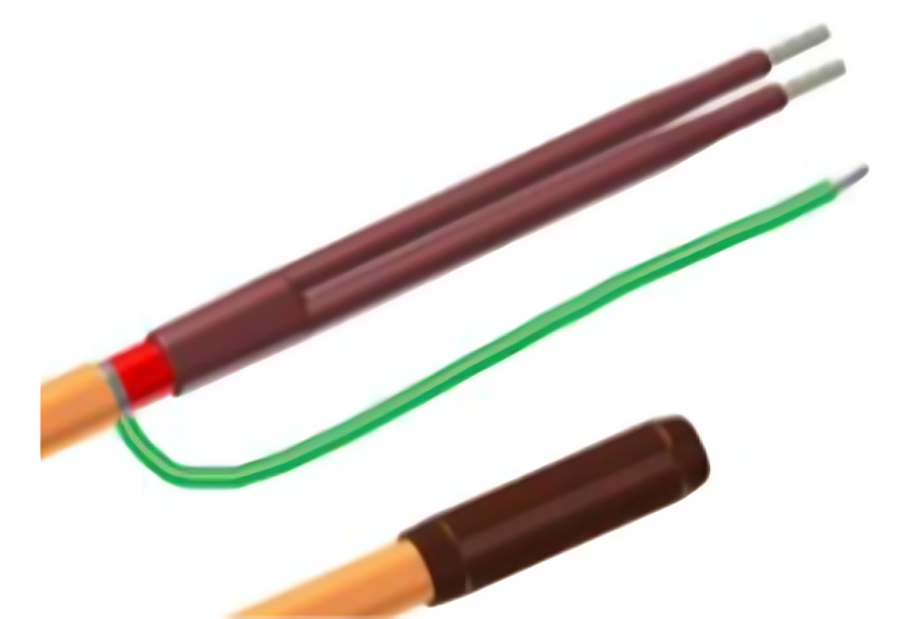

НЗК — комплект для подключения питания и концевой заделки нагревательного кабеля.

Применение:

• НЗК-1: Контур-СН, Контур-СН(КВ), Контур-СВ
• НЗК-2: Контур-СВ, Контур-СВ(У), Контур-СС
• НЗК-3: Контур-ПР, Контур-ПРВ
• НЗК-4: Контур-ПРВ

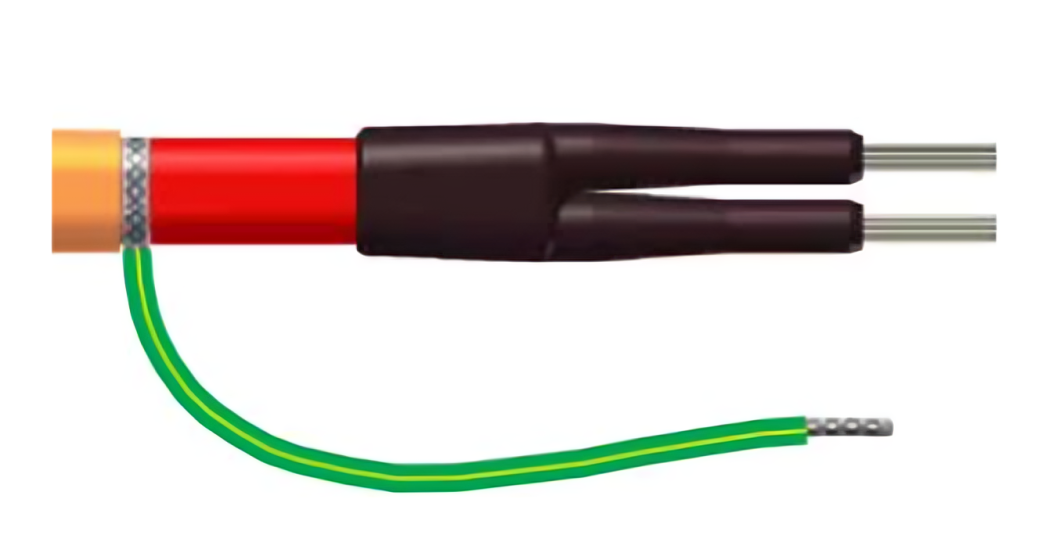

НС — комплект для сращивания и концевой заделки в коробках Терминал ЕхИК и ЕхC/К.

Применение:

• НС-1: Контур-СН, Контур-СН(КВ), Контур-СВ
• НС-2: Контур-СВ, Контур-СВ(У), Контур-СС
• НС-3: Контур-ПР, Контур-ПРВ

НС-СК — взрывозащищенный комплект для сращивания всех типов кабелей параллельного сопротивления, за исключением кабелей марок Контур-ПР и Контур-ПРВ.

Монтажные элементы

Хомуты из нержавеющей стали

Предназначены для установки коробок Терминал.

• Б-100 — хомут для труб до 100 мм
• Б-250 — хомут для труб до 250 мм
• Б-530 — хомут для труб до 530 мм

Ключ для колонки Терминал

Монтажный инструмент для колонки коробки Терминал типа ТК.

Ключ для затягивания гаек

Монтажный инструмент для затягивания гаек внутри коробки Терминал.

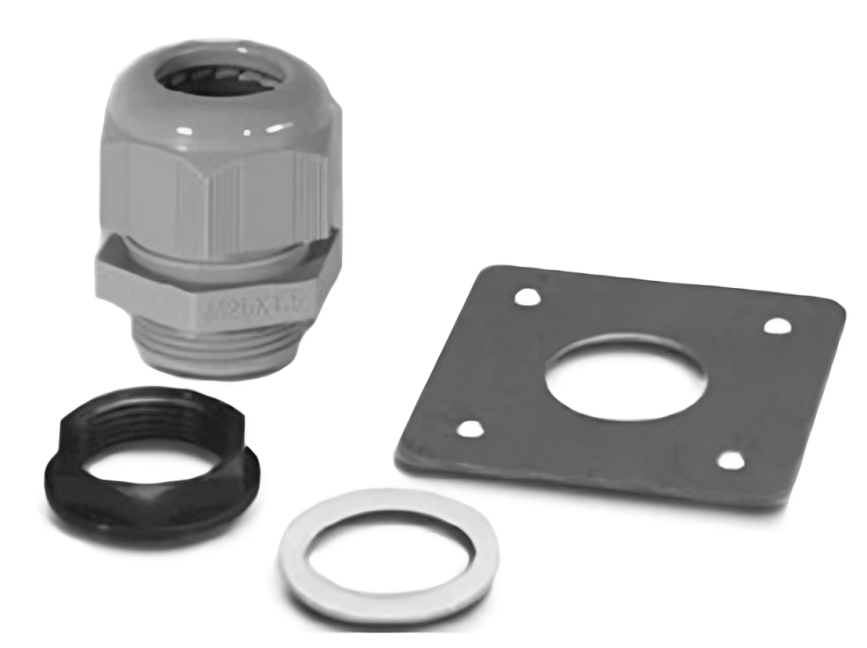

НГК — набор для ввода нагревательного кабеля через кожух тепловой изоляции

Обеспечивающий герметизацию места ввода и защиту кабеля. Для использования во взрывоопасных и общепромышленных зонах.

Применение:

• НГК-1: Контур-СН, Контур-СВ
• НГК-2: Контур-СВ, Контур-СВ(У), Контур-СС
• НГК-3: Контур-ПР, Контур-ПРВ

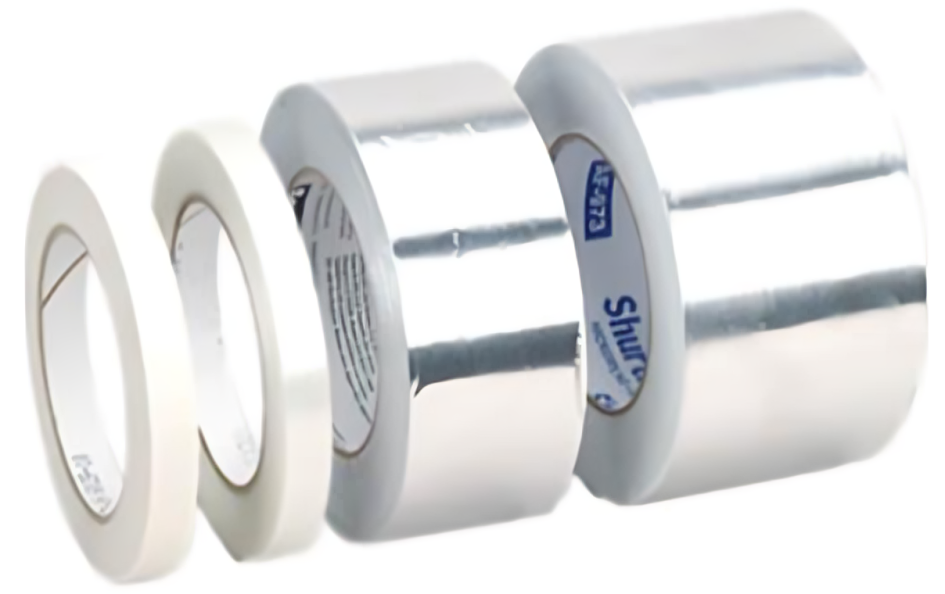

СЛ-1 — стекловолоконная монтажная лента

Предназначена для закрепления нагревательного кабеля на трубопроводе двумя-тремя витками вокруг него через каждые 300 мм. Поставляется рулонами по 33 м, максимальная температура воздействия до 260 °С.

АЛ-20 — алюминиевая монтажная лента

Предназначена для закрепления греющего кабеля на резервуаре/другом оборудовании по всей длине кабеля (вдоль). Поставляется рулонами по 55 м, максимальная температура воздействия до 150 °С.

МК-1 — монтажный кронштейн из нержавеющей стали

С предварительно просверленными отверстиями, предназначенный для монтажа коробок Терминал непосредственно к трубопроводу с помощью бандажных лент Б-100, Б-250 или Б-530 (по 2 шт. на кронштейн).
