Нагревательный кабель последовательного сопротивления постоянной мощности Контур-1Р
Назначение
Кабель нагревательный последовательного сопротивления постоянной мощности Контур-1Р предназначен для цепей, где длина трубопроводов слишком велика для кабелей параллельного сопротивления. Кабель Контур-1Р выдерживает высокие температурные воздействия, связанные в том числе и с пропаркой.
Контур-1Р обеспечивает постоянную удельную выходную мощность кабеля по всей длине обогреваемого трубопровода без падения напряжения. Кабель сертифицирован для использования во взрывоопасных и общепромышленных зонах.
Технические характеристики
- Максимальная удельная выходная мощность: 301 Вт/м
- Максимальное напряжение питания: 750 В (~)
- Максимальная температура непрерывного воздействия (электронагреватель выключен): 260 °C
- Минимальная температура монтажа: -60 °C
- Минимальный радиус изгиба: 5 внешних диаметров кабеля
- Температурный класс: T2-T6 (ГОСТ 31610.0–2019, ГОСТ 31610.30-1-2017)
Примечание1: Для получения более точных значений выходной мощности обратитесь к сотрудникам компании «Термо Нова»

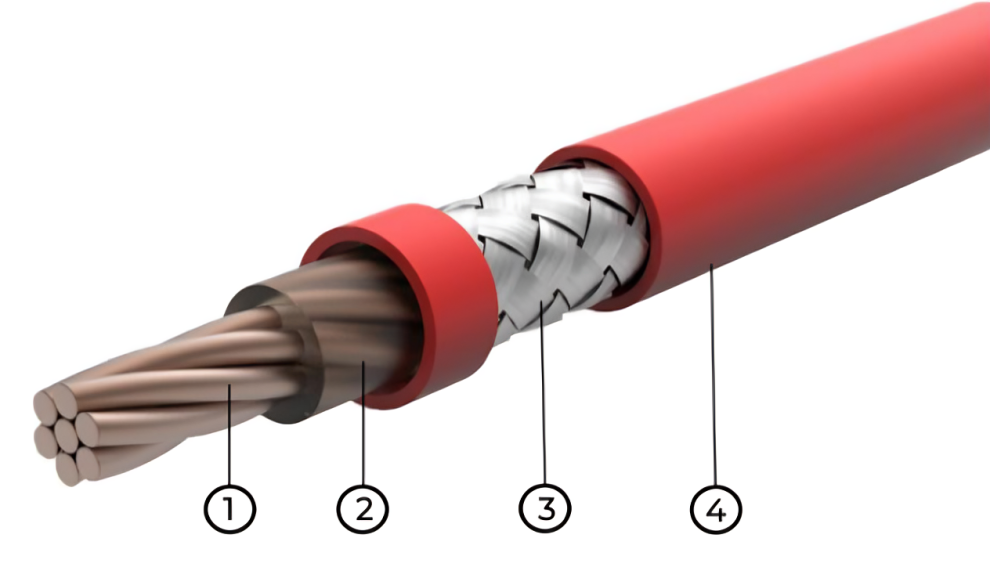

Конструкция
- Никелированная токоведущая медная жила
- Фторполимерная диэлектрическая изоляция
- Никелированная медная оплетка
- Фторполимерная внешняя оболочка (Ф) для защиты от органических химикатов и коррозии
Сертификаты
- ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Доступные варианты кабеля
| Тип кабеля | Уд. сопротивление (Ом/м) | Сечение жилы (мм2) |
Макс. длина кабеля1 (м) (при защите |
Диаметр кабеля (мм) |
|---|---|---|---|---|
| Контур-1Р 2.9 | 0.0029 | 6.00 | 1435 | 7.0 |
| Контур-1Р 4.4 | 0.0044 | 4.00 | 1525 | 6.3 |
| Контур-1Р 7 | 0.0072 | 2.50 | 1855 | 5.5 |
| Контур-1Р 10 | 0.010 | 1.79 | 1775 | 5.1 |
| Контур-1Р 11.7 | 0.0117 | 1.50 | 2025 | 4.9 |
| Контур-1Р 15 | 0.015 | 1.20 | 2090 | 4.7 |
| Контур-1Р 17.8 | 0.0178 | 1.00 | 2275 | 4.6 |
| Контур-1Р 25 | 0.025 | 1.11 | 2525 | 4.6 |
| Контур-1Р 31.5 | 0.0315 | 1.60 | 2400 | 4.9 |
| Контур-1Р 50 | 0.050 | 1.02 | 2335 | 4.7 |
| Контур-1Р 65 | 0.065 | 0.75 | 1890 | 4.4 |
| Контур-1Р 80 | 0.080 | 1.21 | 2190 | 4.3 |
| Контур-1Р 100 | 0.100 | 1.50 | 2025 | 4.9 |
| Контур-1Р 150 | 0.150 | 1.02 | 2335 | 4.6 |
| Контур-1Р 200 | 0.200 | 0.75 | 2605 | 4.4 |
| Контур-1Р 320 | 0.320 | 0.92 | 2420 | 4.5 |
| Контур-1Р 380 | 0.380 | 0.79 | 2555 | 4.4 |
| Контур-1Р 480 | 0.480 | 0.64 | 2765 | 4.3 |
| Контур-1Р 600 | 0.600 | 0.49 | 3010 | 4.2 |
| Контур-1Р 700 | 0.700 | 0.43 | 3155 | 4.1 |
| Контур-1Р 810 | 0.810 | 0.62 | 2780 | 4.3 |
| Контур-1Р 1000 | 1.000 | 0.49 | 3010 | 4.2 |
| Контур-1Р 1440 | 1.440 | 0.34 | 3395 | 4.1 |
| Контур-1Р 1750 | 1.750 | 0.29 | 3615 | 4.1 |
| Контур-1Р 2000 | 2.000 | 0.55 | 2900 | 4.2 |
| Контур-1Р 3000 | 3.000 | 0.34 | 3395 | 4.1 |
| Контур-1Р 8000 | 8.000 | 0.14 | 4455 | 3.8 |
Номинал и характеристика автоматического выключателя
Для получения информации по номиналам автоматических выключателей и устройств защитного отключения обращайтесь к сотрудникам компании «Термо Нова».
Защита электронагревательного оборудования от тока утечки на землю должна обеспечиваться для каждой цепи обогрева отдельно.
Примечание1: Более длинные участки возможны при использовании защит от токов утечки с большими номиналами. Свяжитесь с «Термо Нова» для консультации.
