Нагревательный кабель последовательного сопротивления постоянной мощности Контур-2Р(3Р)

Назначение

Кабель нагревательный последовательного сопротивления постоянной мощности Контур-2Р(3Р) предназначен для цепей с большой протяжённостью трубопроводов, где использование саморегулирующихся кабелей нецелесообразно. Позволяет обогреть от одной точки питания трубопровод длиной до 3 658 м.

Кабель обеспечивает постоянную удельную выходную мощность по всей длине обогреваемого трубопровода без падения напряжения. Сертифицирован для использования во взрывоопасных и общепромышленных зонах.

Технические характеристики

• Максимальное напряжение питания: 750 В (~)¹
• Максимальная температура:
  • Поддержания: 121 °C
  • Непрерывного воздействия:
    • Электронагреватель выключен: 250 °C
    • Электронагреватель включен: 121 °C
• Минимальная температура монтажа: -60 °C
• Минимальный радиус изгиба:
  • При -15 °C: 22 мм
  • При -60 °C: 32 мм
• Температурный класс: T2-T6²

Примечание:

1. Значение напряжения зависит от параметров источника питания
2. Температурный класс в соответствии с ГОСТ 31610.0–2019, ГОСТ 31610.30-1-2017

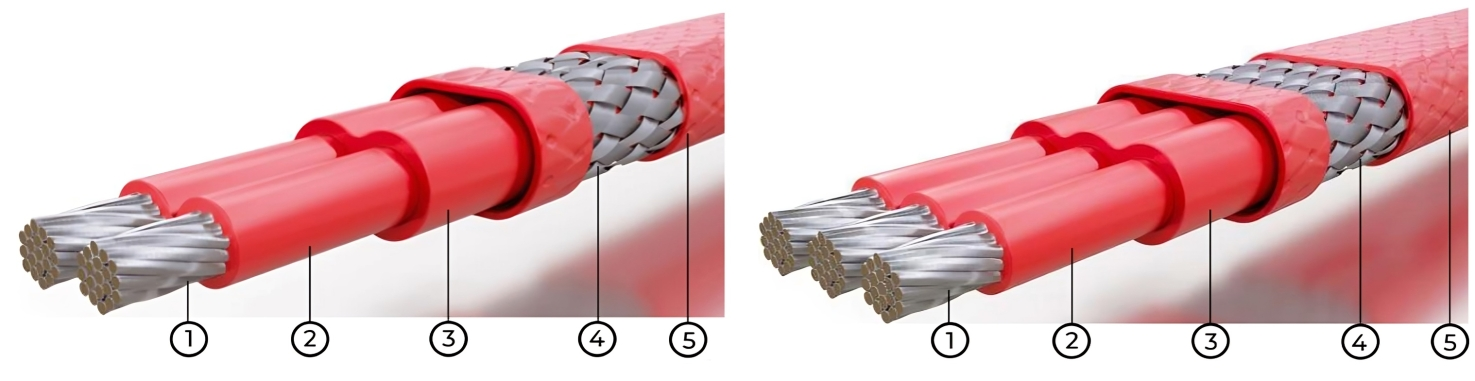

Конструкция

1. Никелированные токоведущие медные жилы (2 — для Контур-2Р или 3 — для Контур-3Р)
2. Фторполимерная диэлектрическая изоляция
3. Фторполимерная общая изоляция
4. Никелированная медная оплетка
5. Фторполимерная внешняя оболочка (Ф) для защиты от органических химикатов и коррозии

Сертификаты

• ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Доступные варианты кабеля

Номинал и характеристика автоматического выключателя

Для получения информации по номиналам автоматических выключателей и устройств защитного отключения обращайтесь к сотрудникам компании «Термо Нова».

Защита электронагревательного оборудования от тока утечки на землю должна обеспечиваться для каждой цепи обогрева отдельно.
