Греющий кабель для системы обогрева методом скин-эффекта ТермоТрак

Назначение

Система ТермоТрак представляет собой экономически выгодную замену стандартному электрообогреву на длинных трубопроводах, исключая необходимость в развитой системе электроснабжения. Трубопровод длиной до 25 километров можно обогреть с одной точки питания. Универсальность системы делает ее идеальной для поддержания температуры, защиты от замерзания и разогрева в труднодоступных районах и условиях Крайнего Севера. Система генерирует тепло за счет нагрева стальной ферромагнитной трубки при протекании по ней обратного тока и индукционного нагрева трубки за счет протекания прямого тока по проводнику. Ввиду взаимного влияния прямого и обратного токов происходит вытеснение тока на внутреннюю поверхность нагревательной трубки, при этом на внешней поверхности трубки напряжение и ток отсутствуют. Изолированный проводник ТермоТрак является основным элементом системы обогрева скин-эффекта. Проводник специально разработан компанией «Термо Нова» с диэлектрической изоляцией и опциональной дополнительной защитной оболочкой для удовлетворения конкретных требований проекта.

Система ТермоТрак сертифицирована для применения во взрывоопасных и общепромышленных зонах.

Технические характеристики

• Удельная выходная мощность: до 165 Вт/м
• Максимальное напряжение питания:
  • ТермоТрак-Н: до 5 кВ (~)
  • ТермоТрак-В: до 3,5 кВ (~)
• Максимальная температура поддержания (максимальная температура длительного воздействия при включенном питании):
  • ТермоТрак-Н: 110 °C
  • ТермоТрак-В: 200 °C
• Максимальная температура длительного воздействия при отключенном питании:
  • ТермоТрак-Н: 150 °C
  • ТермоТрак-В: 260 °C
• Минимальный радиус изгиба: при -40 °C — 6 внешних диаметров
• Температурный класс¹: Т6-T2

Примечание¹: Температурный класс в соответствии с ГОСТ 31610.0–2019

Конструкция

1. Гибкий никелированный медный проводник.
2. Диэлектрическая изоляция (полиолефин или фторполимер).
3. Опциональная оболочка из полиолефина или фторполимера (не показана).
4. Нагревательная трубка из углеродистой стали.

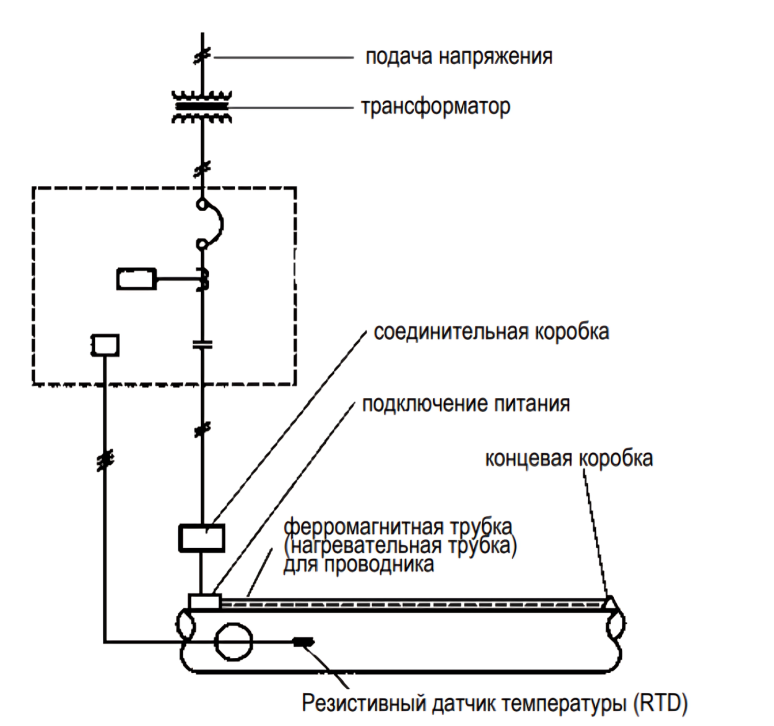

Типовая схема подключения, однофазное питание

Сертификаты

• Сертификаты соответствия Техническим регламентам Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)

Эксплуатационные характеристики

Принцип работы системы обогрева ТермоТрак основан на двух явлениях: эффекте близости и поверхностном эффекте. Система обогрева представляет собой трубу из углеродистой стали, называемую «нагревательной трубкой» со специально разработанным проводником внутри. Нагревательная трубка и изолированный проводник соединены вместе в одном конце, а на противоположном конце нагревательная трубка и проводник подключены к источнику переменного напряжения.

Когда система находится под напряжением, ток течет через проводник к конечной точке, затем концентрируется к внутренней поверхности нагревательной трубки за счет явления скин-эффекта и сопутствующего поверхностного эффекта. Это электромагнитное взаимодействие гарантирует, что обратный ток проходит по внутренней поверхности нагревательной трубки, без наличия напряжения на ее внешней поверхности. Ток, проходящий через сопротивление внутренней оболочки нагревательной трубки, генерирует тепло.

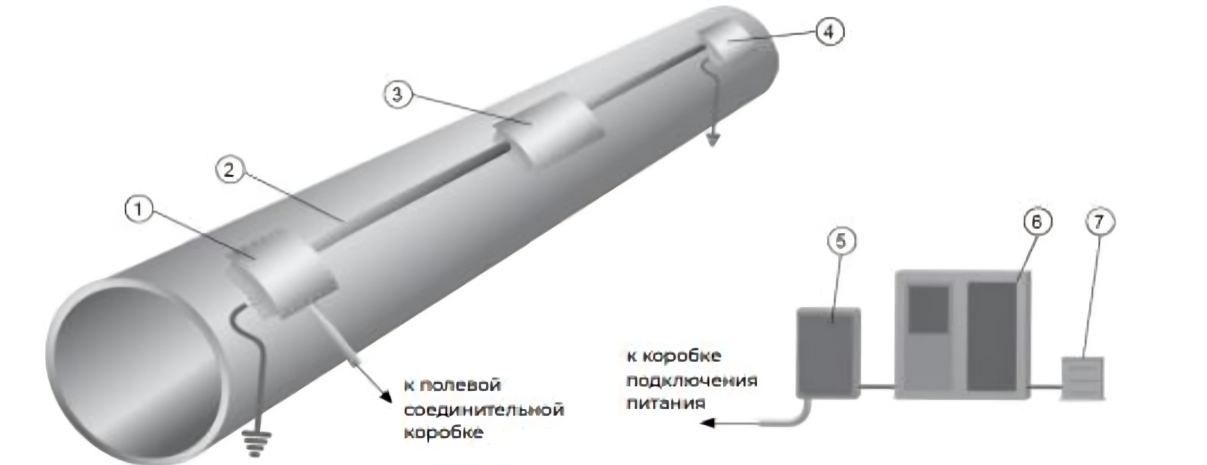

Типовые элементы системы ТермоТрак

Коробки подключения питания, для протяжки/сращивания и концевые коробки ТермоТрак являются неотъемлемой частью системы обогрева скин-эффекта и проводят ток так же, как и нагревательная трубка. Эти коробки изготовлены из толстостенных ферромагнитных материалов и должны быть приварены к тепловой трубке, чтобы обеспечить непрерывность пути тока. Конструкция коробок разработана таким образом, что обеспечивает водонепроницаемую защиту благодаря герметичным крышкам с болтовым соединением.

1. Коробка подключения питания расположена на стороне подачи питания цепи ТермоТрак, позволяет выполнять выполнить подключение и обеспечивает подачу электроэнергии в систему. Внешнее устройство заземления позволяет заземлить коробку.
2. Ферромагнитная нагревательная трубка используется для выделения тепла на основе двух явлений: эффекта близости и поверхностного эффекта.
3. Коробка для протяжки / сращивания коробка располагается вдоль обогреваемой трубы и обеспечивает доступ для протяжки проводника ТермоТрак при монтаже и установки соединительных комплектов для проводника. Размеры коробки позволяют обеспечить температурное расширение/ сжатие проводника.
4. Концевая коробка. Конструкция концевой коробки позволяет соединять проводник ТермоТрак и тепловую трубку, тем самым позволяя току возвращаться в коробку подключения питания через внутреннюю поверхность тепловой трубки. Внешнее устройство заземления позволяет заземлить коробку.
5. Полевая соединительная коробка расположена в непосредственной близости с трубопроводом, перед коробкой подключением питания. В коробке обеспечивается соединение проводника ТермоТрак и силового кабеля питания.
6. Панель управления состоит из устройств электропитания, управления и мониторинга системы электрообогрева.
7. Силовой трансформатор изготавливаемый на заказ специальный трансформатор, с уникальным расчетным напряжением вторичной обмотки.
